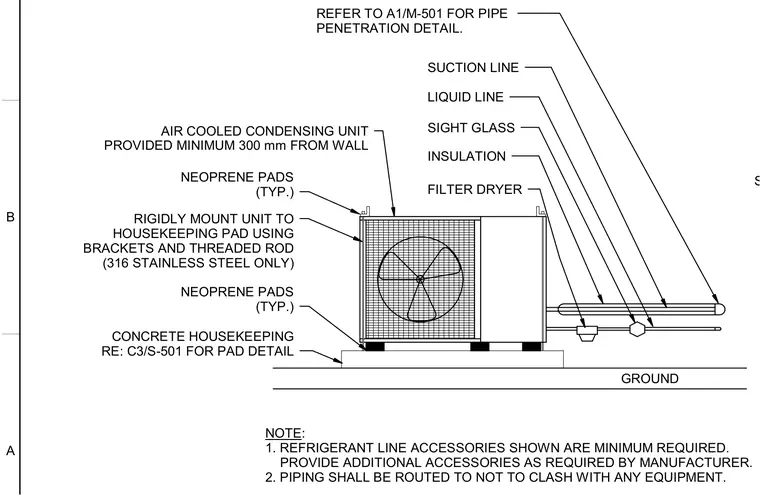

An air-cooled condensing unit is positioned with a minimum 300 mm clearance from the wall and mounted on a concrete housekeeping pad. Neoprene vibration isolation pads are installed at both the top and base of the unit. The unit is rigidly anchored to the pad using brackets and 316 stainless steel threaded rods. Refrigerant lines include a suction line, liquid line, insulation, sight glass, and a filter drier.
SUPPLY AIR AIR COOLED CONDENSING UNIT PROVIDED MINIMUM 300 mm FROM WALL INSULATION SIGHT GLASS NOTE: 1. REFRIGERANT LINE ACCESSORIES SHOWN ARE MINIMUM REQUIRED. PROVIDE ADDITIONAL ACCESSORIES AS REQUIRED BY MANUFACTURER. 2. PIPING SHALL BE ROUTED TO NOT TO CLASH WITH ANY EQUIPMENT. LIQUID LINE SUCTION LINE FILTER DRYER REFER TO A1/M-501 FOR PIPE PENETRATION DETAIL. GROUND NEOPRENE PADS (TYP.) CONCRETE HOUSEKEEPING RE: C3/S-501 FOR PAD DETAIL RIGIDLY MOUNT UNIT TO HOUSEKEEPING PAD USING BRACKETS AND THREADED ROD (316 STAINLESS STEEL ONLY) NEOPRENE PADS (TYP.) A B
