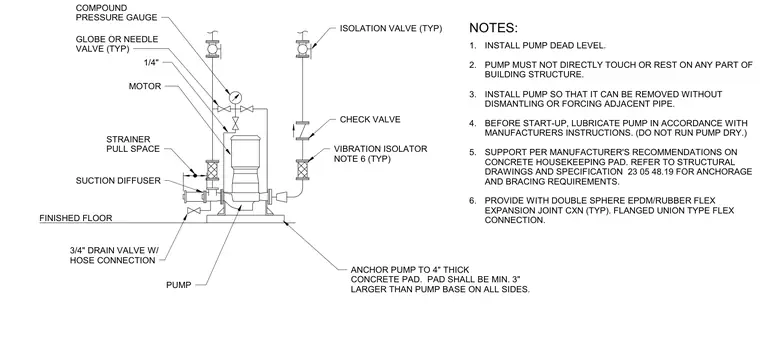

An inline pump is mounted on a four-inch thick concrete housekeeping pad that extends a minimum of three inches larger than the pump base on all sides. The pump sits on vibration isolators and must be installed dead level without making direct contact with any part of the building structure. Piping assemblies include a suction diffuser with strainer pull space, a compound pressure gauge with globe or needle valves, check valves, and isolation valves. Flexible connections utilize double sphere EPDM rubber flex connections and flanged union type fittings with a three-quarter inch drain valve and hose connection.
FINISHED FLOOR VIBRATION ISOLATOR NOTE 6 (TYP) CHECK VALVE ANCHOR PUMP TO 4" THICK CONCRETE PAD. PAD SHALL BE MIN. 3" LARGER THAN PUMP BASE ON ALL SIDES. COMPOUND PRESSURE GAUGE GLOBE OR NEEDLE VALVE (TYP) 1/4" SUCTION DIFFUSER STRAINER PULL SPACE 3/4" DRAIN VALVE W/ HOSE CONNECTION MOTOR PUMP ISOLATION VALVE (TYP) NOTES: 1. 2. 3. 4. 5. 6. INSTALL PUMP DEAD LEVEL. PUMP MUST NOT DIRECTLY TOUCH OR REST ON ANY PART OF BUILDING STRUCTURE. INSTALL PUMP SO THAT IT CAN BE REMOVED WITHOUT DISMANTLING OR FORCING ADJACENT PIPE. BEFORE START-UP, LUBRICATE PUMP IN ACCORDANCE WITH MANUFACTURERS INSTRUCTIONS. (DO NOT RUN PUMP DRY.) SUPPORT PER MANUFACTURER'S RECOMMENDATIONS ON CONCRETE HOUSEKEEPING PAD. REFER TO STRUCTURAL DRAWINGS AND SPECIFICATION 23 05 48.19 FOR ANCHORAGE AND BRACING REQUIREMENTS. PROVIDE WITH DOUBLE SPHERE EPDM/RUBBER FLEX EXPANSION JOINT CXN (TYP). FLANGED UNION TYPE FLEX CONNECTION.
