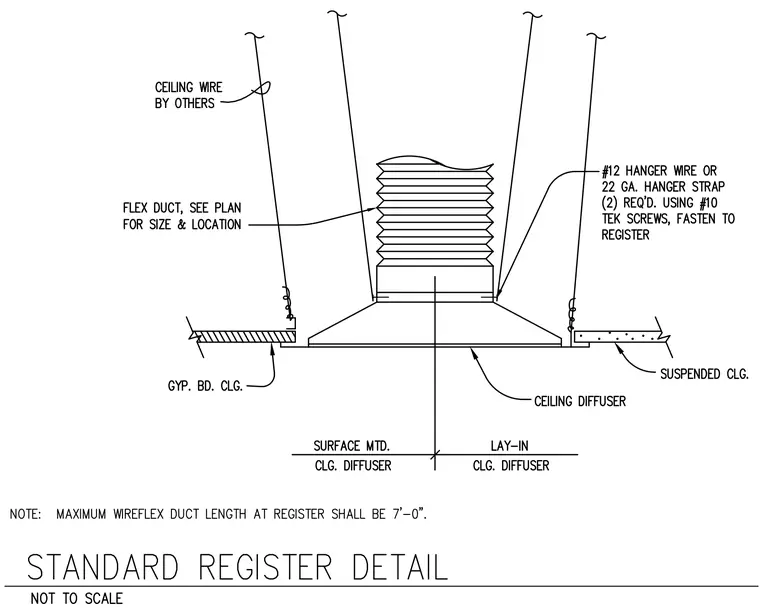

A ceiling diffuser connects to flexible ductwork sized per plan and is supported independently by ceiling wire provided by others. Two number twelve hanger wires or twenty-two gauge hanger straps are required per register, fastened using number ten Tek screws. The assembly integrates into either a gypsum board ceiling or a suspended lay-in ceiling system. The maximum wire-flex duct length at the register shall be seven feet zero inches.
