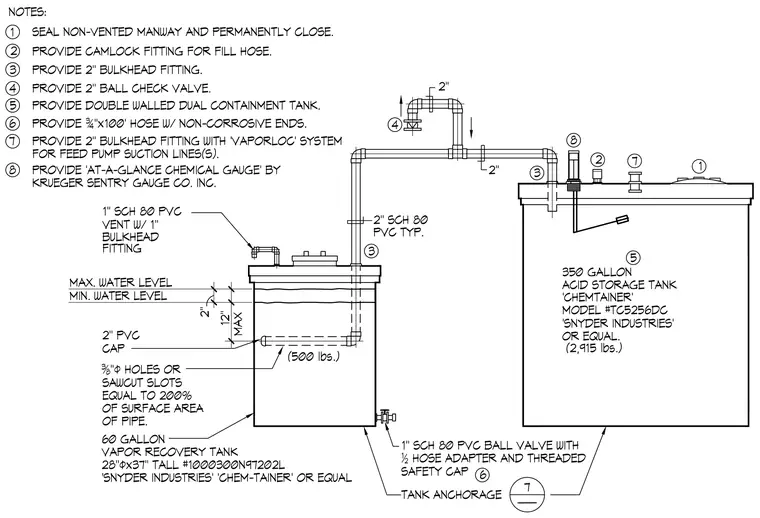

A three hundred fifty gallon double-walled dual containment acid storage tank connects via two inch schedule eighty polyvinyl chloride piping to a sixty gallon vapor recovery tank. The main storage tank includes a sealed manway, camlock fill fitting, two inch bulkhead fitting, ball check valve, and an at-a-glance chemical gauge. The vapor recovery tank features a one inch schedule eighty polyvinyl chloride vent with a bulkhead fitting and a bottom ball valve with a hose adapter and safety cap. Both polyethylene tanks are anchored securely with designated tank anchorage points.
SEAL NON-VENTED MANWAY AND PERMANENTLY CLOSE. NOTES: 1 PROVIDE CAMLOCK FITTING FOR FILL HOSE. 2 PROVIDE 2'' BULKHEAD FITTING. 3 PROVIDE 2'' BALL CHECK VALVE. 4 PROVIDE DOUBLE WALLED DUAL CONTAINMENT TANK. 5 PROVIDE [''x100' HOSE W/ NON-CORROSIVE ENDS. 6 PROVIDE 2'' BULKHEAD FITTING WITH 'VAPORLOC' SYSTEM 7 FOR FEED PUMP SUCTION LINES(S). 1 2 3 4 350 GALLON ACID STORAGE TANK 'CHEMTAINER' MODEL #TC5256DC 'SNYDER INDUSTRIES' OR EQUAL. 5 1'' SCH 80 PVC BALL VALVE WITH \ HOSE ADAPTER AND THREADED SAFETY CAP {''~ HOLES OR SAWCUT SLOTS EQUAL TO 200% OF SURFACE AREA OF PIPE. MAX. WATER LEVEL MAX 12'' 1'' SCH 80 PVC VENT W/ 1'' BULKHEAD 2'' SCH 80 2'' 2'' 60 GALLON VAPOR RECOVERY TANK 28''~x37'' TALL #1000300N97202L 'SNYDER INDUSTRIES' 'CHEM-TAINER' OR EQUAL 2'' PVC CAP 7 6 MIN. WATER LEVEL 2'' PVC TYP. FITTING 3 PROVIDE 'AT-A-GLANCE CHEMICAL GAUGE' BY 8 KRUEGER SENTRY GAUGE CO. INC. 8 (500 lbs.) (2,915 lbs.) TANK ANCHORAGE 7 -
