Suspended pipe supports utilize a threaded hanger rod secured by a support nut and locking nut at the top of a heavy-duty clevis hanger. For insulated runs, a sixteen gauge zinc-coated sheet steel saddle at least twelve inches long protects the vapor barrier insulation surrounding the pipe.

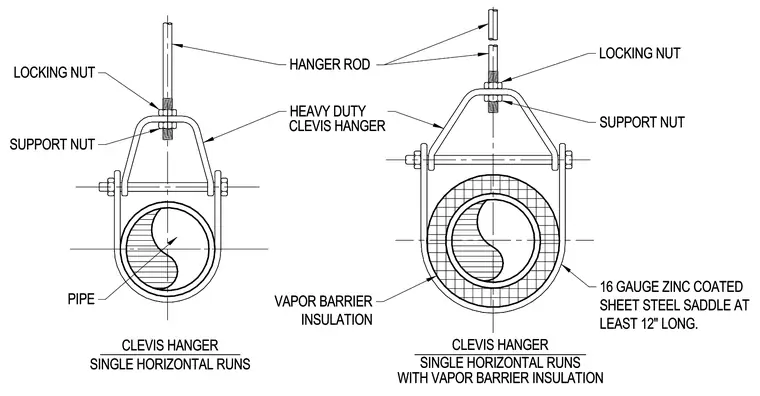

HANGER ROD CLEVIS HANGER HEAVY DUTY CLEVIS HANGER SINGLE HORIZONTAL RUNS PIPE SUPPORT NUT LOCKING NUT SINGLE HORIZONTAL RUNS WITH VAPOR BARRIER INSULATION CLEVIS HANGER SUPPORT NUT LOCKING NUT 16 GAUGE ZINC COATED SHEET STEEL SADDLE AT LEAST 12" LONG. VAPOR BARRIER INSULATION HANGER ROD CLEVIS HANGER HEAVY DUTY CLEVIS HANGER SINGLE HORIZONTAL RUNS PIPE SUPPORT NUT LOCKING NUT SINGLE HORIZONTAL RUNS WITH VAPOR BARRIER INSULATION CLEVIS HANGER SUPPORT NUT LOCKING NUT 16 GAUGE ZINC COATED SHEET STEEL SADDLE AT LEAST 12" LONG. VAPOR BARRIER INSULATION
