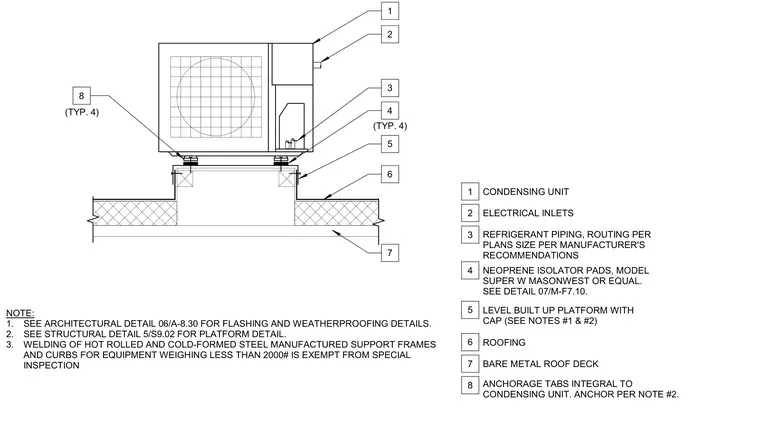

A roof-mounted condensing unit bears on a level built-up platform over a bare metal roof deck and roofing assembly. The unit features electrical inlets and refrigerant piping sized per manufacturer recommendations. Neoprene isolator pads, specifically Model Super W by MasonWest or equal, are placed underneath at four locations. Integral anchorage tabs secure the unit to the platform, with welding of hot-rolled and cold-formed steel support frames exempt from special inspection for equipment weighing less than 2000 pounds.
CONDENSING UNIT ELECTRICAL INLETS REFRIGERANT PIPING, ROUTING PER PLANS SIZE PER MANUFACTURER'S RECOMMENDATIONS NEOPRENE ISOLATOR PADS, MODEL SUPER W MASONWEST OR EQUAL. SEE DETAIL 07/M-F7.10. LEVEL BUILT UP PLATFORM WITH CAP (SEE NOTES #1 & #2) ROOFING BARE METAL ROOF DECK ANCHORAGE TABS INTEGRAL TO CONDENSING UNIT. ANCHOR PER NOTE #2. (TYP. 4) (TYP. 4) 1 2 3 4 6 7 8 5 1 2 3 4 5 7 8 6 NOTE: 1. SEE ARCHITECTURAL DETAIL 06/A-8.30 FOR FLASHING AND WEATHERPROOFING DETAILS. 2. SEE STRUCTURAL DETAIL 5/S9.02 FOR PLATFORM DETAIL. 3. WELDING OF HOT ROLLED AND COLD-FORMED STEEL MANUFACTURED SUPPORT FRAMES AND CURBS FOR EQUIPMENT WEIGHING LESS THAN 2000# IS EXEMPT FROM SPECIAL INSPECTION
