A galvanized support secures rooftop mechanical ductwork using a base plate welded continuously at the joint. Attachment options include direct base plate anchoring to a concrete or wooden roof structure, or lagging into a roofed-in sleeper. Waterproofing and roofing materials are provided by others as required by the general contractor. Structural calculations govern the specific duct support attachment method and hardware sizing.

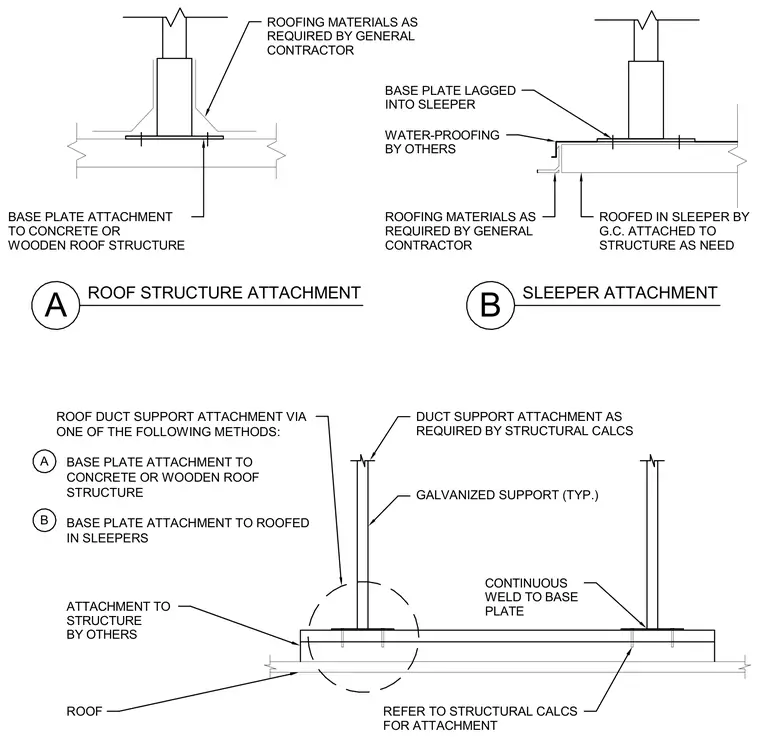

ROOFING MATERIALS AS REQUIRED BY GENERAL CONTRACTOR WATER-PROOFING BY OTHERS ROOFED IN SLEEPER BY G.C. ATTACHED TO STRUCTURE AS NEED BASE PLATE ATTACHMENT TO CONCRETE OR WOODEN ROOF STRUCTURE BASE PLATE LAGGED INTO SLEEPER DUCT SUPPORT ATTACHMENT AS REQUIRED BY STRUCTURAL CALCS REFER TO STRUCTURAL CALCS FOR ATTACHMENT ROOFING MATERIALS AS REQUIRED BY GENERAL CONTRACTOR CONTINUOUS WELD TO BASE PLATE ROOF DUCT SUPPORT ATTACHMENT VIA ONE OF THE FOLLOWING METHODS: BASE PLATE ATTACHMENT TO CONCRETE OR WOODEN ROOF STRUCTURE BASE PLATE ATTACHMENT TO ROOFED IN SLEEPERS GALVANIZED SUPPORT (TYP.) ROOF ATTACHMENT TO STRUCTURE BY OTHERS A B A ROOF STRUCTURE ATTACHMENT B SLEEPER ATTACHMENT
