A custom curved gabion frame assembly features a two-inch angle iron frame and nine gauge galvanized welded wire mesh with three-inch by three-inch openings. The wire mesh encloses rock fill material specified separately. A three-eighths-inch thick steel plate with a three-inch flat top receiving plate anchors the benches, secured by half-inch diameter wedge anchors matching the bolt locations on the receiving plate. The entire structure rests over a six-inch compacted subgrade above a heated patio slab.

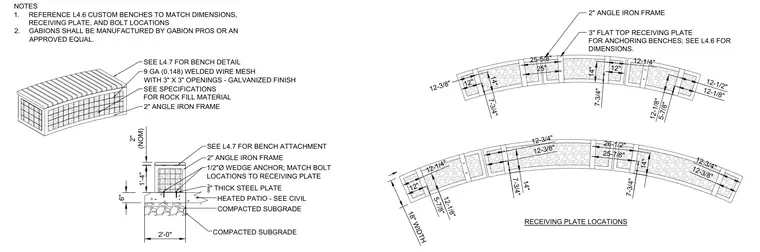

RECEIVING PLATE LOCATIONS SEE L4.7 FOR BENCH ATTACHMENT SEE L4.7 FOR BENCH DETAIL 2" ANGLE IRON FRAME 9 GA (0.148) WELDED WIRE MESH WITH 3" X 3" OPENINGS - GALVANIZED FINISH 2" ANGLE IRON FRAME 1/2"Ø WEDGE ANCHOR; MATCH BOLT LOCATIONS TO RECEIVING PLATE 3 8 " THICK STEEL PLATE 6" COMPACTED SUBGRADE 1'-4" 2" (NOM) HEATED PATIO - SEE CIVIL 18" WIDTH 2" ANGLE IRON FRAME 3" FLAT TOP RECEIVING PLATE FOR ANCHORING BENCHES; SEE L4.6 FOR DIMENSIONS. 12-1/4" 12" 5-7/8" 12-1/8" 12-3/4" 12-3/8" 7-3/4" 14" 26-1/2" 25-7/8" 7-3/4" 12-3/4" 12-3/8" 14" 12-3/8" 12" 7-3/4" 14" 25-5/8" 25" 12-1/4" 12" 14" 7-3/4" 12-1/2" 12-1/8" 5-7/8" 12-1/8" NOTES 1. REFERENCE L4.6 CUSTOM BENCHES TO MATCH DIMENSIONS, RECEIVING PLATE, AND BOLT LOCATIONS 2. GABIONS SHALL BE MANUFACTURED BY GABION PROS OR AN APPROVED EQUAL. SEE SPECIFICATIONS FOR ROCK FILL MATERIAL 2'-0" COMPACTED SUBGRADE
