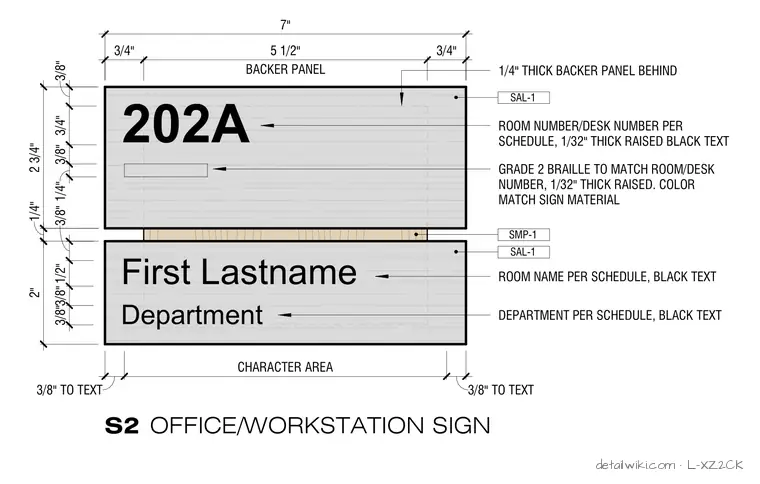

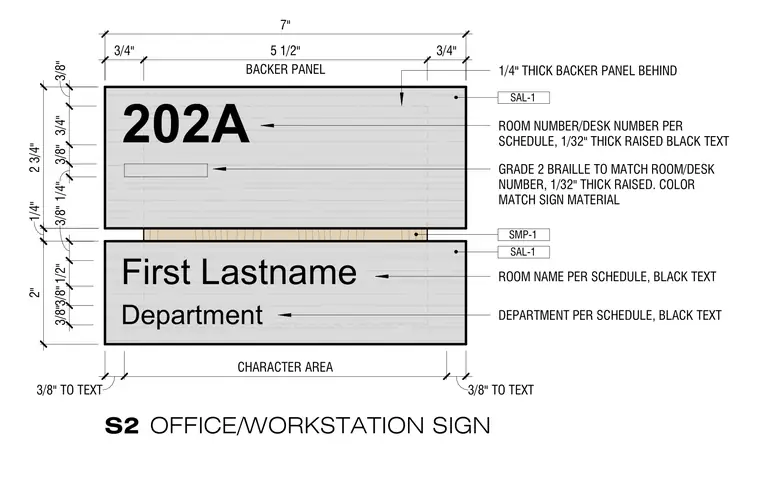

Text on the drawing
202A 3/8" 3/4" 3/8" 1/4" 2 3/4" First Lastname ROOM NUMBER/DESK NUMBER PER SCHEDULE, 1/32" THICK RAISED BLACK TEXT 3/8" 1/2" 3/8" 3/8" 2" 1/4" GRADE 2 BRAILLE TO MATCH ROOM/DESK NUMBER, 1/32" THICK RAISED. COLOR MATCH SIGN MATERIAL ROOM NAME PER SCHEDULE, BLACK TEXT Department DEPARTMENT PER SCHEDULE, BLACK TEXT 7" SAL-1 SAL-1 SMP-1 3/4" BACKER PANEL 5 1/2" 3/4" 3/8" TO TEXT CHARACTER AREA 3/8" TO TEXT 1/4" THICK BACKER PANEL BEHIND OFFICE/WORKSTATION SIGN S2
