Text on the drawing

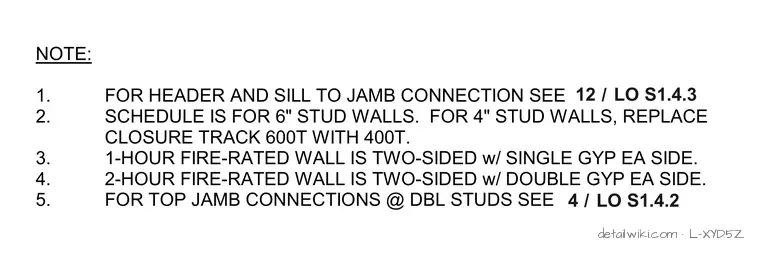

NOTE: 1. FOR HEADER AND SILL TO JAMB CONNECTION SEE 2. SCHEDULE IS FOR 6" STUD WALLS. FOR 4" STUD WALLS, REPLACE CLOSURE TRACK 600T WITH 400T. 3. 1-HOUR FIRE-RATED WALL IS TWO-SIDED w/ SINGLE GYP EA SIDE. 4. 2-HOUR FIRE-RATED WALL IS TWO-SIDED w/ DOUBLE GYP EA SIDE. 5. FOR TOP JAMB CONNECTIONS @ DBL STUDS SEE / 12 LO S1.4.3 / 4 LO S1.4.2
