A brass two-piece body design quick coupler valve connects to a Schedule 40 PVC main line via a Schedule 80 PVC fitting with a threaded outlet, galvanized street elbows, and a galvanized steel nipple of required length. The assembly is housed within a ten-inch round valve box with extensions, set upon precast concrete pavers and surrounded by three-quarter inch washed gravel. A brass swivel hose ell and a brass key provide connection access, protected by an integrated rubber cover below the finish grade. Green valve boxes and lids are installed in lawn areas, while tan boxes and lids are placed in planting beds.

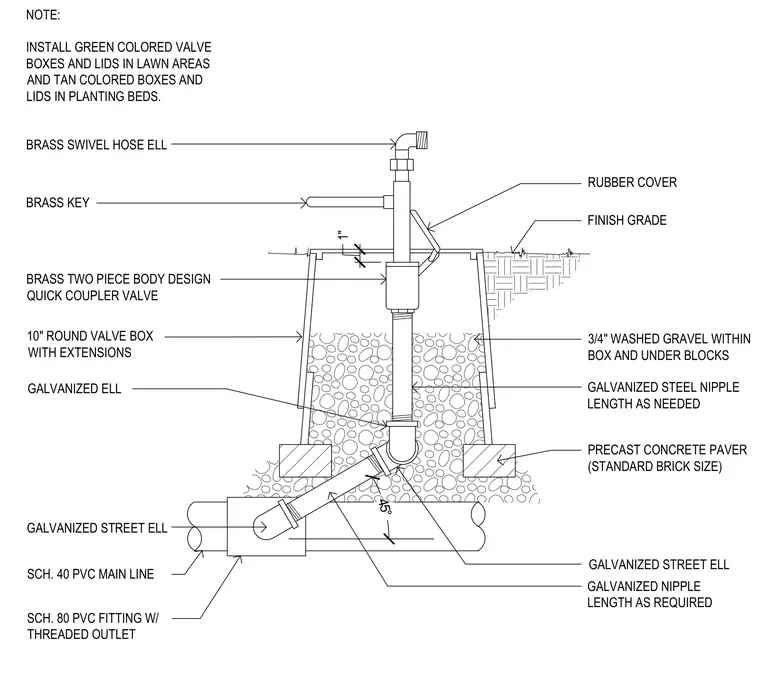

1" 45° BRASS SWIVEL HOSE ELL BRASS KEY BRASS TWO PIECE BODY DESIGN QUICK COUPLER VALVE 10" ROUND VALVE BOX WITH EXTENSIONS GALVANIZED ELL GALVANIZED STREET ELL GALVANIZED STREET ELL SCH. 40 PVC MAIN LINE SCH. 80 PVC FITTING W/ THREADED OUTLET FINISH GRADE RUBBER COVER 3/4" WASHED GRAVEL WITHIN BOX AND UNDER BLOCKS PRECAST CONCRETE PAVER (STANDARD BRICK SIZE) GALVANIZED STEEL NIPPLE LENGTH AS NEEDED GALVANIZED NIPPLE LENGTH AS REQUIRED NOTE: INSTALL GREEN COLORED VALVE BOXES AND LIDS IN LAWN AREAS AND TAN COLORED BOXES AND LIDS IN PLANTING BEDS.
Members view this detail in full resolution, download the CAD files (SVG, PDF), and can adapt it in the built-in CAD editor — export DXF, DWG, or PDF.
