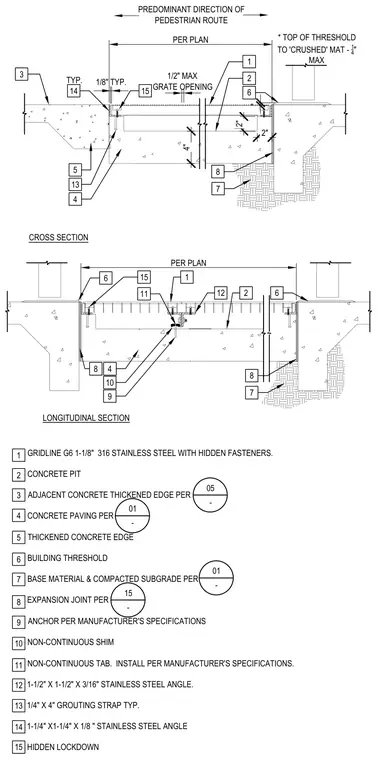

Cross and longitudinal sections of a drainage trench pit integrate into a concrete paving edge and building threshold. The assembly features a 1/8-inch typical clearance, a 1/2-inch max grate opening, and a 1-1/8-inch type 316 stainless steel grate with hidden fasteners. A 1-1/2-inch by 1-1/2-inch by 3/16-inch stainless steel angle frames the top edge, anchored with a 1/4-inch by 4-inch grouting strap. A smaller 1-1/4-inch by 1-1/4-inch by 1/8-inch stainless steel angle and hidden lockdown secure the internal framing. The concrete pit bears on compacted subgrade with expansion joints and non-continuous shims and tabs.
LONGITUDINAL SECTION GRIDLINE G6 1-1/8" 316 STAINLESS STEEL WITH HIDDEN FASTENERS. CONCRETE PIT ADJACENT CONCRETE THICKENED EDGE PER CONCRETE PAVING PER THICKENED CONCRETE EDGE BUILDING THRESHOLD BASE MATERIAL & COMPACTED SUBGRADE PER EXPANSION JOINT PER ANCHOR PER MANUFACTURER'S SPECIFICATIONS NON-CONTINUOUS SHIM NON-CONTINUOUS TAB. INSTALL PER MANUFACTURER'S SPECIFICATIONS. 1-1/2" X 1-1/2" X 3/16" STAINLESS STEEL ANGLE. 1/4" X 4" GROUTING STRAP TYP. 1-1/4" X1-1/4" X 1/8 " STAINLESS STEEL ANGLE HIDDEN LOCKDOWN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 01 - 01 - 15 - 05 - * 2" 2" 4" CROSS SECTION 1/2" MAX GRATE OPENING PREDOMINANT DIRECTION OF PEDESTRIAN ROUTE * TOP OF THRESHOLD TO 'CRUSHED' MAT - 1 4 " MAX 3 14 6 8 7 13 5 11 4 10 1 2 15 15 1/8" TYP. 9 4 PER PLAN PER PLAN 2 1 TYP. 6 6 7 8 8 12
