Text on the drawing

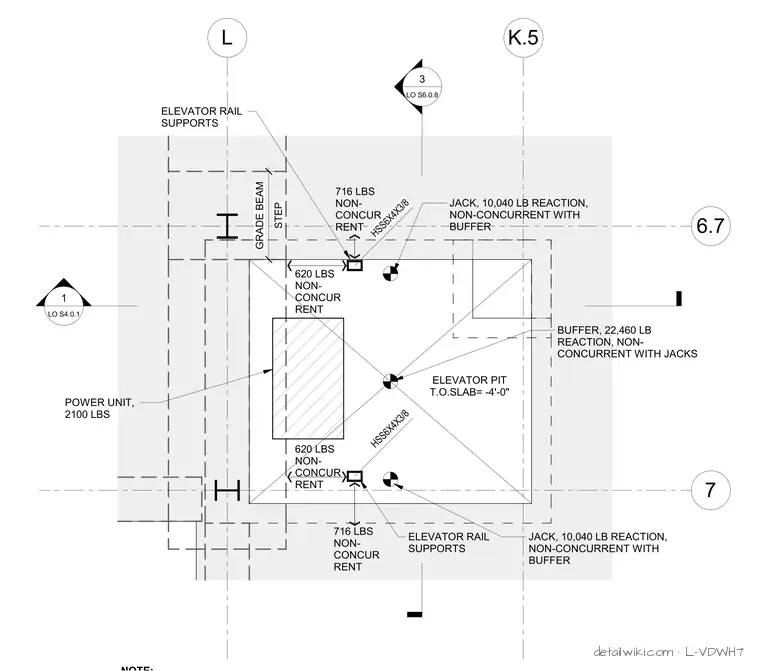

L 6.7 7 K.5 1 LO S4.0.1 3 LO S6.0.8 ELEVATOR PIT T.O.SLAB= -4'-0" HSS6X4X3/8 HSS6X4X3/8 STEP GRADE BEAM ELEVATOR RAIL SUPPORTS ELEVATOR RAIL SUPPORTS JACK, 10,040 LB REACTION, NON-CONCURRENT WITH BUFFER JACK, 10,040 LB REACTION, NON-CONCURRENT WITH BUFFER BUFFER, 22,460 LB REACTION, NON- CONCURRENT WITH JACKS POWER UNIT, 2100 LBS 716 LBS NON- CONCUR RENT 620 LBS NON- CONCUR RENT 620 LBS NON- CONCUR RENT 716 LBS NON- CONCUR RENT
