Text on the drawing

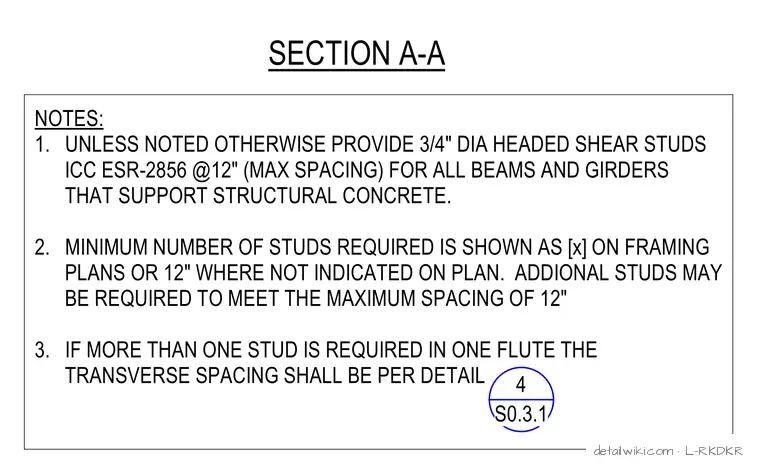

NOTES: 1. UNLESS NOTED OTHERWISE PROVIDE 3/4" DIA HEADED SHEAR STUDS ICC ESR-2856 @12" (MAX SPACING) FOR ALL BEAMS AND GIRDERS THAT SUPPORT STRUCTURAL CONCRETE. 2. MINIMUM NUMBER OF STUDS REQUIRED IS SHOWN AS [x] ON FRAMING PLANS OR 12" WHERE NOT INDICATED ON PLAN. ADDIONAL STUDS MAY BE REQUIRED TO MEET THE MAXIMUM SPACING OF 12" 3. IF MORE THAN ONE STUD IS REQUIRED IN ONE FLUTE THE TRANSVERSE SPACING SHALL BE PER DETAIL SECTION A-A 4 S0.3.1
