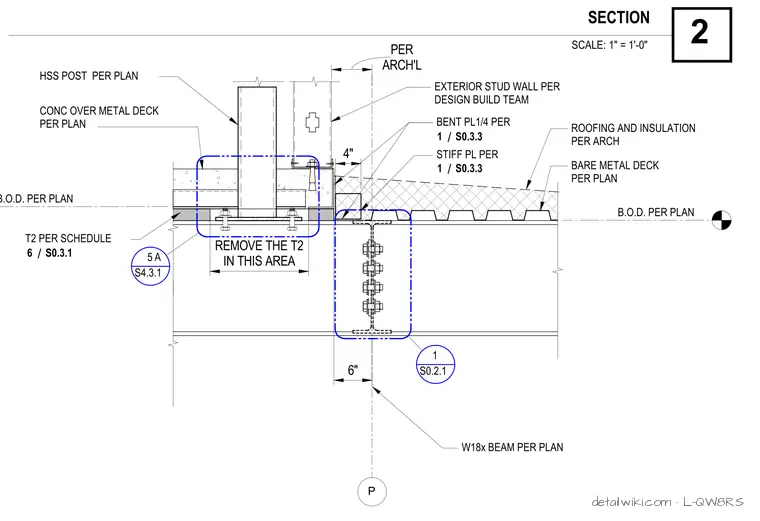

Text on the drawing
6" HSS POST PER PLAN CONC OVER METAL DECK PER PLAN EXTERIOR STUD WALL PER DESIGN BUILD TEAM BENT PL1/4 PER 4" STIFF PL PER ROOFING AND INSULATION PER ARCH BARE METAL DECK PER PLAN W18x BEAM PER PLAN T2 PER SCHEDULE P / 6 S0.3.1 B.O.D. PER PLAN B.O.D. PER PLAN S0.2.1 1 ARCH'L PER / 1 S0.3.3 / 1 S0.3.3 REMOVE THE T2 IN THIS AREA S4.3.1 5A SCALE: 1" = 1'-0" 2 SECTION 6" HSS POST PER PLAN CONC OVER METAL DECK PER PLAN EXTERIOR STUD WALL PER DESIGN BUILD TEAM BENT PL1/4 PER 4" STIFF PL PER ROOFING AND INSULATION PER ARCH BARE METAL DECK PER PLAN W18x BEAM PER PLAN T2 PER SCHEDULE P / 6 S0.3.1 B.O.D. PER PLAN B.O.D. PER PLAN S0.2.1 1 ARCH'L PER / 1 S0.3.3 / 1 S0.3.3 REMOVE THE T2 IN THIS AREA S4.3.1 5 A SCALE: 1" = 1'-0" 2 SECTION
