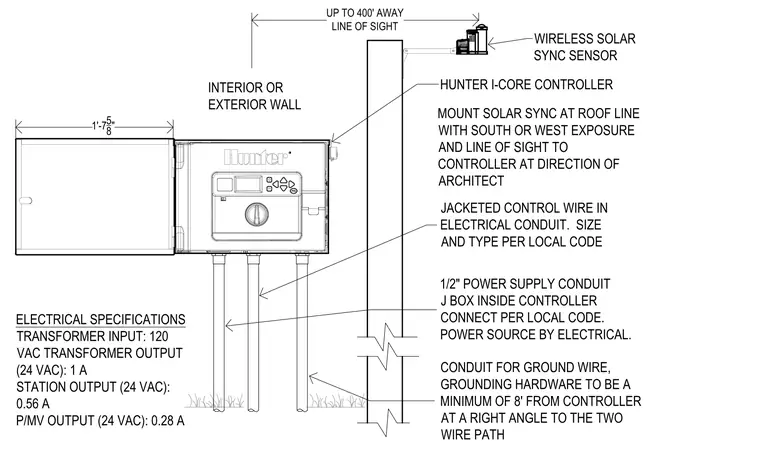

The wireless solar sync sensor mounts at the roof line with a south or west exposure and direct line of sight up to 400 feet away from the Hunter I-Core controller. The controller measures 1 foot 7 and 5/8 inches wide and attaches to an interior or exterior wall with a half-inch power supply conduit and junction box inside. Jacketed control wire runs in electrical conduit sized and typed per local code. Grounding hardware requires a conduit with a minimum distance of 8 feet from the controller at a right angle to the two wire path. Electrical specifications for the transformer input require 120 VAC, transformer output at 24 VAC is 1 A, station output at 24 VAC is 0.56 A, and pump/master valve output at 24 VAC is 0.28 A.
MOUNT SOLAR SYNC AT ROOF LINE WITH SOUTH OR WEST EXPOSURE AND LINE OF SIGHT TO CONTROLLER AT DIRECTION OF ARCHITECT WIRELESS SOLAR SYNC SENSOR UP TO 400' AWAY LINE OF SIGHT ELECTRICAL SPECIFICATIONS TRANSFORMER INPUT: 120 VAC TRANSFORMER OUTPUT (24 VAC): 1 A STATION OUTPUT (24 VAC): 0.56 A P/MV OUTPUT (24 VAC): 0.28 A JACKETED CONTROL WIRE IN ELECTRICAL CONDUIT. SIZE AND TYPE PER LOCAL CODE INTERIOR OR EXTERIOR WALL 1'-75 8" HUNTER I-CORE CONTROLLER 1/2" POWER SUPPLY CONDUIT J BOX INSIDE CONTROLLER CONNECT PER LOCAL CODE. POWER SOURCE BY ELECTRICAL. CONDUIT FOR GROUND WIRE, GROUNDING HARDWARE TO BE A MINIMUM OF 8' FROM CONTROLLER AT A RIGHT ANGLE TO THE TWO WIRE PATH
