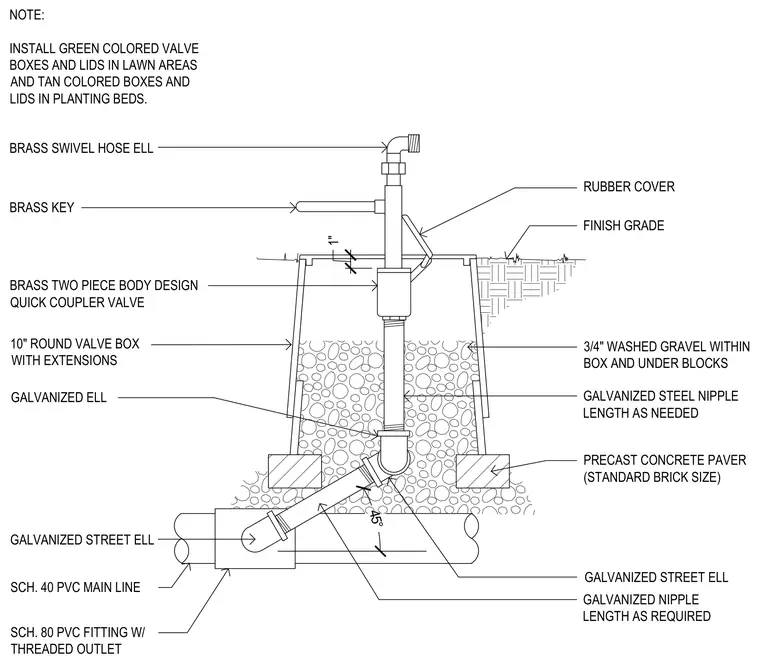

A quick coupler valve with a brass two-piece body design and brass swivel hose ell connects to a schedule 40 PVC main line via a schedule 80 PVC fitting with a threaded outlet, galvanized street ells, and galvanized nipples. The entire assembly is housed inside a 10-inch round valve box with extensions, set upon precast concrete pavers and surrounded by 3/4-inch washed gravel. A brass key operates the valve through a rubber cover positioned at finish grade. Green colored valve boxes and lids are installed in lawn areas, while tan colored boxes and lids are used in planting beds.
1" 45° BRASS SWIVEL HOSE ELL BRASS KEY BRASS TWO PIECE BODY DESIGN QUICK COUPLER VALVE 10" ROUND VALVE BOX WITH EXTENSIONS GALVANIZED ELL GALVANIZED STREET ELL GALVANIZED STREET ELL SCH. 40 PVC MAIN LINE SCH. 80 PVC FITTING W/ THREADED OUTLET FINISH GRADE RUBBER COVER 3/4" WASHED GRAVEL WITHIN BOX AND UNDER BLOCKS PRECAST CONCRETE PAVER (STANDARD BRICK SIZE) GALVANIZED STEEL NIPPLE LENGTH AS NEEDED GALVANIZED NIPPLE LENGTH AS REQUIRED NOTE: INSTALL GREEN COLORED VALVE BOXES AND LIDS IN LAWN AREAS AND TAN COLORED BOXES AND LIDS IN PLANTING BEDS.
