Text on the drawing

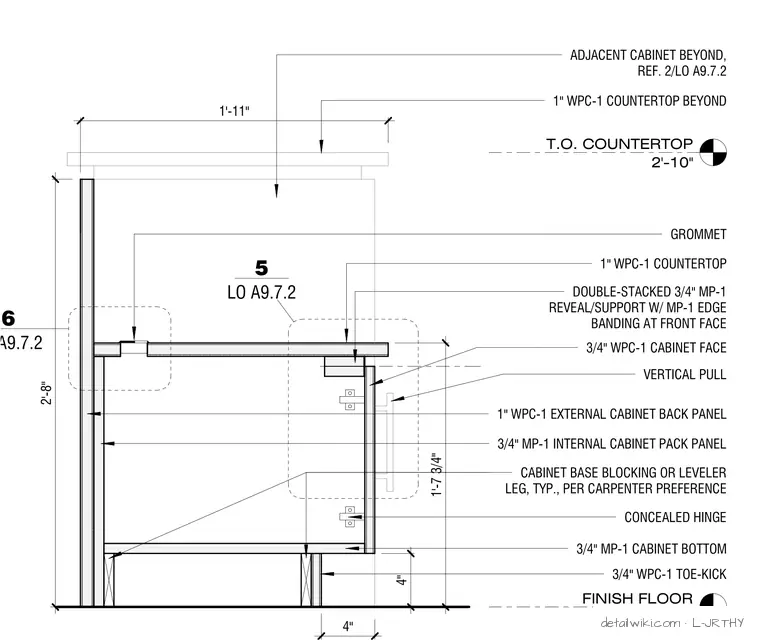

T.O. COUNTERTOP 2'-10" FINISH FLOOR VERTICAL PULL 1" WPC-1 EXTERNAL CABINET BACK PANEL 3/4" WPC-1 TOE-KICK 1" WPC-1 COUNTERTOP BEYOND 4" ADJACENT CABINET BEYOND, REF. 2/LO A9.7.2 1" WPC-1 COUNTERTOP 3/4" WPC-1 CABINET FACE DOUBLE-STACKED 3/4" MP-1 REVEAL/SUPPORT W/ MP-1 EDGE BANDING AT FRONT FACE 4" 3/4" MP-1 CABINET BOTTOM CONCEALED HINGE GROMMET LO A9.7.2 6 1'-11" LO A9.7.2 5 3/4" MP-1 INTERNAL CABINET PACK PANEL CABINET BASE BLOCKING OR LEVELER LEG, TYP., PER CARPENTER PREFERENCE 1'-7 3/4" 2'-8"
