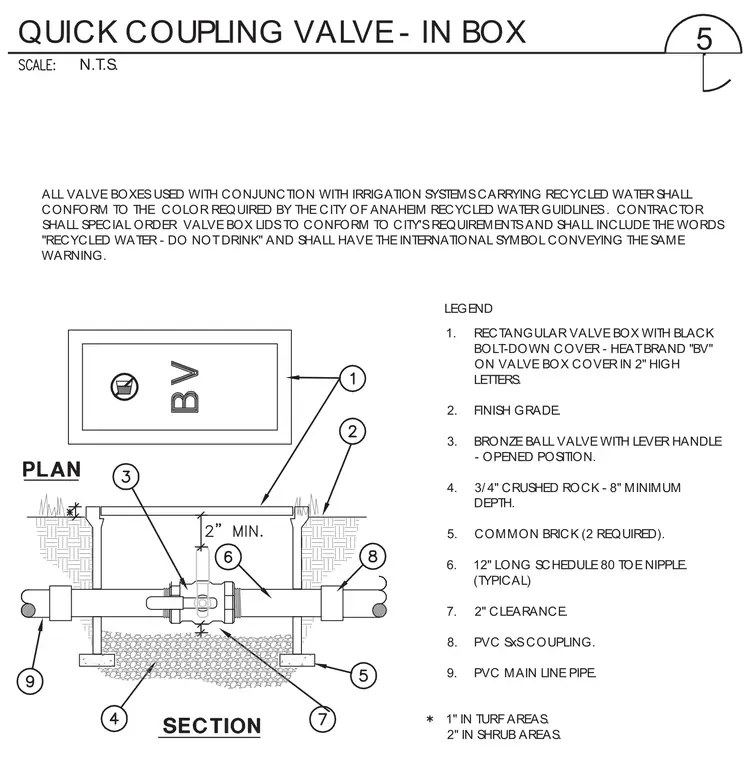

A bronze ball valve with a lever handle in the opened position connects to a twelve-inch long schedule eighty toe nipple and PVC main line pipe using PVC solvent-weld couplings. The valve assembly rests on two common bricks over an eight-inch minimum depth of three-quarter-inch crushed rock drainage base below finish grade. A rectangular valve box with a black bolt-down cover featuring heat-branded two-inch letters houses the assembly, maintaining a two-inch clearance. Irrigation systems carrying recycled water require special order lids conforming to local municipal guidelines with specific warning text and international symbols.
ALL VALVE BOXES USED WITH CONJUNCTION WITH IRRIGATION SYSTEMS CARRYING RECYCLED WATER SHALL CONFORM TO THE COLOR REQUIRED BY THE CITY OF ANAHEIM RECYCLED WATER GUIDLINES . CONTRACTOR SHALL SPECIAL ORDER VALVE BOX LIDS TO CONFORM TO CITY'S REQUIREMENTS AND SHALL INCLUDE THE WORDS "RECYCLED WATER - DO NOT DRINK" AND SHALL HAVE THE INTERNATIONAL SYMBOL CONVEYING THE SAME WARNING. 1. RECTANGULAR VALVE BOX WITH BLACK BOLT-DOWN COVER - HEAT BRAND "BV" ON VALVE BOX COVER IN 2" HIGH LETTERS. 2. FINISH GRADE. 3. BRONZE BALL VALVE WITH LEVER HANDLE - OPENED POSITION. 4. 3/4" CRUSHED ROCK - 8" MINIMUM DEPTH. 5. COMMON BRICK (2 REQUIRED). 6. 12" LONG SCHEDULE 80 TOE NIPPLE. (TYPICAL) 7. 2" CLEARANCE. 8. PVC SxS COUPLING. 9. PVC MAIN LINE PIPE. 1" IN TURF AREAS. 2" IN SHRUB AREAS. LEGEND N.T.S. QUICK COUPLING VALVE - IN BOX 5
