Text on the drawing

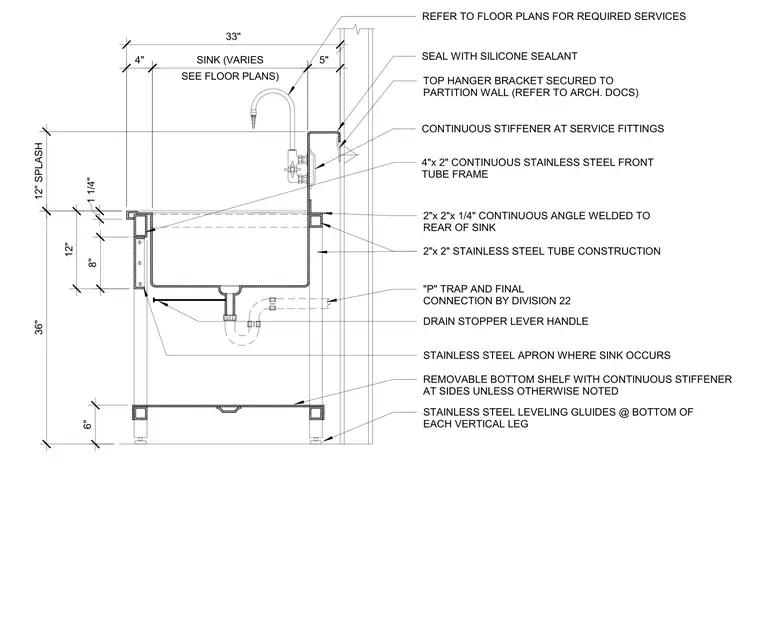

"P" TRAP AND FINAL CONNECTION BY DIVISION 22 2"x 2" STAINLESS STEEL TUBE CONSTRUCTION 2"x 2"x 1/4" CONTINUOUS ANGLE WELDED TO REAR OF SINK CONTINUOUS STIFFENER AT SERVICE FITTINGS TOP HANGER BRACKET SECURED TO PARTITION WALL (REFER TO ARCH. DOCS) SEAL WITH SILICONE SEALANT REFER TO FLOOR PLANS FOR REQUIRED SERVICES 4"x 2" CONTINUOUS STAINLESS STEEL FRONT TUBE FRAME STAINLESS STEEL APRON WHERE SINK OCCURS REMOVABLE BOTTOM SHELF WITH CONTINUOUS STIFFENER AT SIDES UNLESS OTHERWISE NOTED STAINLESS STEEL LEVELING GLUIDES @ BOTTOM OF EACH VERTICAL LEG 12" DRAIN STOPPER LEVER HANDLE 6" 36" 12" SPLASH 8" 1 1/4" 5" 4" SEE FLOOR PLANS) SINK (VARIES 33"
