The assembly is housed inside an underground valve box set over a three-inch minimum depth of three-quarter-inch washed gravel. The mainline pipe connects through a PVC elbow and riser to a one-inch ball valve, a remote control valve, and a pressure-regulating quick-check basket filter via PVC female adapters and lateral piping. Control wires feature a coil expansion loop with waterproof connections, and wire bundles are taped every ten feet. A solenoid adaptor is provided for proper actuator attachment.

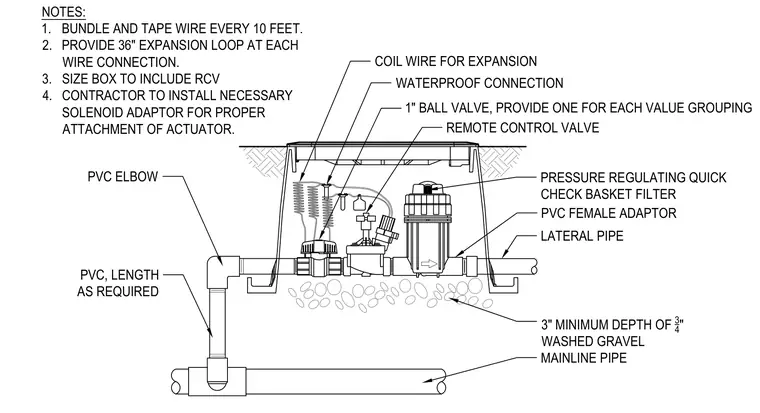

NOTES: 1. BUNDLE AND TAPE WIRE EVERY 10 FEET. 2. PROVIDE 36" EXPANSION LOOP AT EACH WIRE CONNECTION. 3. SIZE BOX TO INCLUDE RCV 4. CONTRACTOR TO INSTALL NECESSARY SOLENOID ADAPTOR FOR PROPER ATTACHMENT OF ACTUATOR. COIL WIRE FOR EXPANSION WATERPROOF CONNECTION 1" BALL VALVE, PROVIDE ONE FOR EACH VALUE GROUPING REMOTE CONTROL VALVE PRESSURE REGULATING QUICK CHECK BASKET FILTER PVC FEMALE ADAPTOR LATERAL PIPE 3" MINIMUM DEPTH OF 3 4 " WASHED GRAVEL MAINLINE PIPE PVC, LENGTH AS REQUIRED PVC ELBOW
