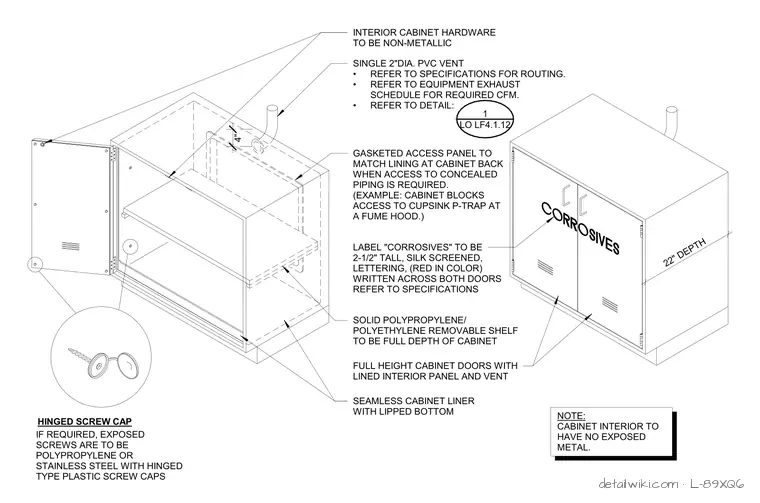

Text on the drawing
IF REQUIRED, EXPOSED SCREWS ARE TO BE POLYPROPYLENE OR STAINLESS STEEL WITH HINGED TYPE PLASTIC SCREW CAPS GASKETED ACCESS PANEL TO MATCH LINING AT CABINET BACK WHEN ACCESS TO CONCEALED PIPING IS REQUIRED. (EXAMPLE: CABINET BLOCKS ACCESS TO CUPSINK P-TRAP AT A FUME HOOD.) SINGLE 2"DIA. PVC VENT • REFER TO SPECIFICATIONS FOR ROUTING. • REFER TO EQUIPMENT EXHAUST SCHEDULE FOR REQUIRED CFM. • REFER TO DETAIL: NOTE: CABINET INTERIOR TO HAVE NO EXPOSED METAL. HINGED SCREW CAP SEAMLESS CABINET LINER WITH LIPPED BOTTOM SOLID POLYPROPYLENE/ POLYETHYLENE REMOVABLE SHELF TO BE FULL DEPTH OF CABINET FULL HEIGHT CABINET DOORS WITH LINED INTERIOR PANEL AND VENT LABEL "CORROSIVES" TO BE 2-1/2" TALL, SILK SCREENED, LETTERING, (RED IN COLOR) WRITTEN ACROSS BOTH DOORS REFER TO SPECIFICATIONS INTERIOR CABINET HARDWARE TO BE NON-METALLIC 22" DEPTH 4" LO LF4.1.12 1
