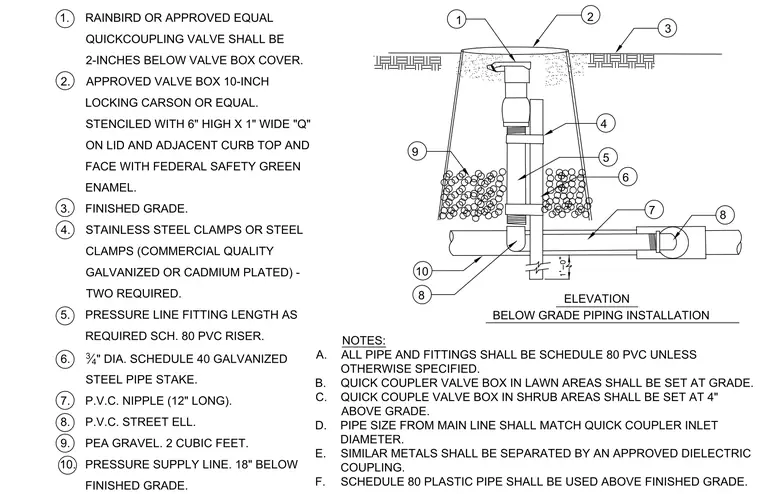

The quick coupling valve is positioned two inches below the valve box cover inside a ten-inch locking Carson or equivalent valve box set at finished grade. A schedule 80 PVC riser connects to the pressure supply line eighteen inches below finished grade via a PVC street elbow and a twelve-inch PVC nipple. The assembly is secured with two stainless steel or commercial quality galvanized or cadmium plated steel clamps fastened to a three-quarter inch diameter schedule 40 galvanized steel pipe stake. Two cubic feet of pea gravel surrounds the base of the riser for drainage. All pipe and fittings are schedule 80 PVC unless otherwise specified.
3 2 1 8 4 5 7 6 ELEVATION 8 10 BELOW GRADE PIPING INSTALLATION 9 1. RAINBIRD OR APPROVED EQUAL QUICKCOUPLING VALVE SHALL BE 2-INCHES BELOW VALVE BOX COVER. 2. APPROVED VALVE BOX 10-INCH LOCKING CARSON OR EQUAL. STENCILED WITH 6" HIGH X 1" WIDE "Q" ON LID AND ADJACENT CURB TOP AND FACE WITH FEDERAL SAFETY GREEN ENAMEL. 3. FINISHED GRADE. 4. STAINLESS STEEL CLAMPS OR STEEL CLAMPS (COMMERCIAL QUALITY GALVANIZED OR CADMIUM PLATED) - TWO REQUIRED. 5. PRESSURE LINE FITTING LENGTH AS REQUIRED SCH. 80 PVC RISER. 6. 3 4 " DIA. SCHEDULE 40 GALVANIZED STEEL PIPE STAKE. 7. P.V.C. NIPPLE (12" LONG). 8. P.V.C. STREET ELL. 9. PEA GRAVEL. 2 CUBIC FEET. 10. PRESSURE SUPPLY LINE. 18" BELOW FINISHED GRADE. NOTES: A. ALL PIPE AND FITTINGS SHALL BE SCHEDULE 80 PVC UNLESS OTHERWISE SPECIFIED. B. QUICK COUPLER VALVE BOX IN LAWN AREAS SHALL BE SET AT GRADE. C. QUICK COUPLE VALVE BOX IN SHRUB AREAS SHALL BE SET AT 4" ABOVE GRADE. D. PIPE SIZE FROM MAIN LINE SHALL MATCH QUICK COUPLER INLET DIAMETER. E. SIMILAR METALS SHALL BE SEPARATED BY AN APPROVED DIELECTRIC COUPLING. F. SCHEDULE 80 PLASTIC PIPE SHALL BE USED ABOVE FINISHED GRADE.
