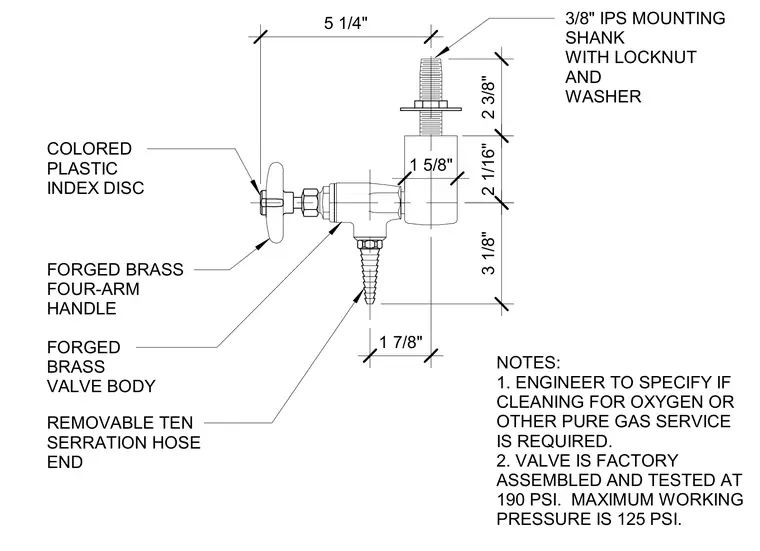

The forged brass valve body features a 3/8-inch IPS mounting shank equipped with a locknut and washer. Operation is controlled by a forged brass four-arm handle paired with a colored plastic index disc. Output connection is handled by a removable ten-serration hose end. The unit is factory assembled and tested at 190 PSI with a maximum working pressure of 125 PSI.
REMOVABLE TEN SERRATION HOSE END NOTES: 1. ENGINEER TO SPECIFY IF CLEANING FOR OXYGEN OR OTHER PURE GAS SERVICE IS REQUIRED. 2. VALVE IS FACTORY ASSEMBLED AND TESTED AT 190 PSI. MAXIMUM WORKING PRESSURE IS 125 PSI. 3/8" IPS MOUNTING SHANK WITH LOCKNUT AND WASHER COLORED PLASTIC INDEX DISC FORGED BRASS FOUR-ARM HANDLE FORGED BRASS VALVE BODY 5 1/4" 1 7/8" 1 5/8" 2 3/8" 2 1/16" 3 1/8"
