An acoustic ceiling tile suspension system utilizes a main tee framework spaced with two-and-a-half-inch metal studs at forty-eight inches on center, secured with kickers attached to the underside of the structure. A continuous recessed shade pocket and roller shade assembly occur at the transition. Additional ceiling tile options are provided above fume hoods where required by lab planning drawings, maintaining a two-inch minimum clearance.

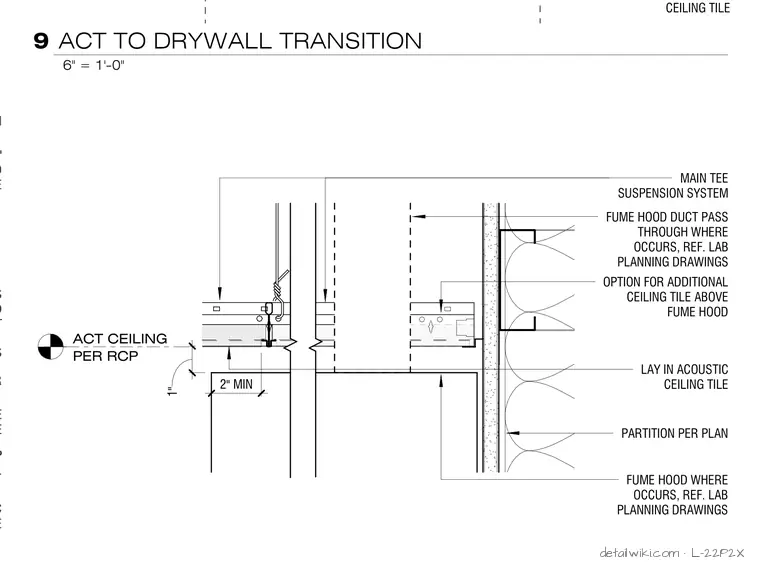

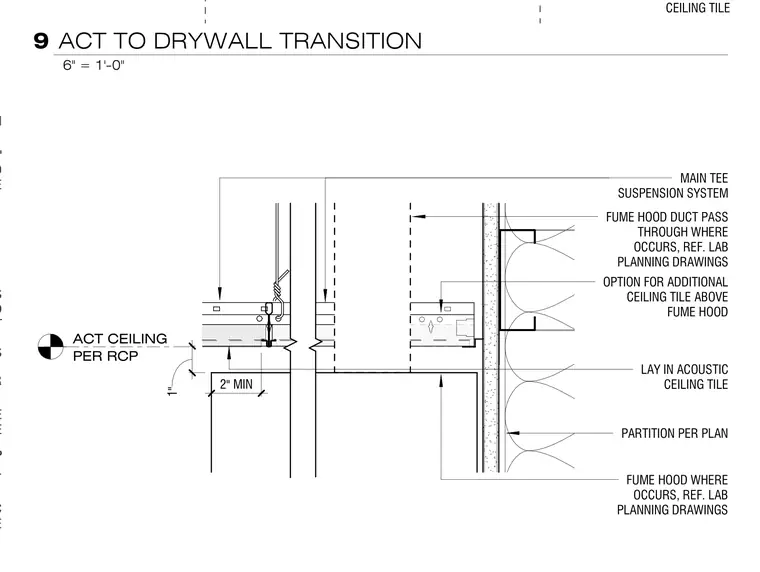

LAY IN ACOUSTIC CEILING TILE PARTITION PER PLAN FUME HOOD WHERE OCCURS, REF. LAB PLANNING DRAWINGS FUME HOOD DUCT PASS THROUGH WHERE OCCURS, REF. LAB PLANNING DRAWINGS ACT CEILING PER RCP MAIN TEE SUSPENSION SYSTEM 2" MIN 1" LAY IN ACOUSTIC CEILING TILE OPTION FOR ADDITIONAL CEILING TILE ABOVE FUME HOOD CONTINUOUS PERIMETER RECESSED SHADE POCKET ROLLER SHADE AS OCCURS ATTACHMENT CLIP @ EACH TEE, TYP. 2-1/2" METAL STUD FRAMING @ 48" O.C. WITH KICKERS ATTACHED TO UNDERSIDE OF STRUCTURE LAY IN ACOUSTIC CEILING TILE METAL FASTENER WALL ASSEMBLY PER PLAN CONTINUOUS RECESSED SHADE POCKET EXTENSION PLACE 6" = 1'-0" 9 ACT TO DRYWALL TRANSITION
