A hollow metal frame connects to sixteen-gauge double metal studs attached to vertical studs with tack welds. An additional layer of gypsum board features a one-half-inch reveal finished with a Fry Reglet Z-mold. The assembly includes a door per schedule within a rough opening relative to the adjacent wall.

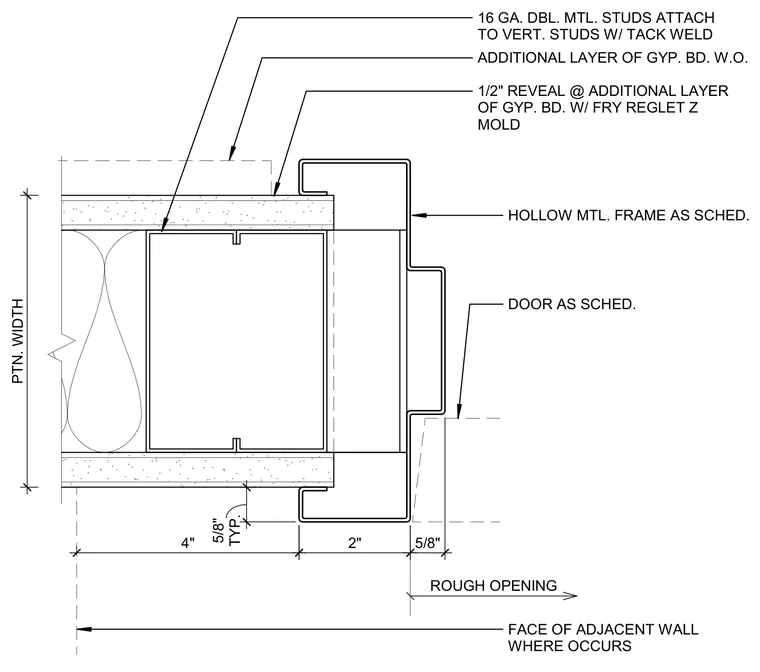

TYP. 5/8" 2" 5/8" ADDITIONAL LAYER OF GYP. BD. W.O. 1/2" REVEAL @ ADDITIONAL LAYER OF GYP. BD. W/ FRY REGLET Z MOLD HOLLOW MTL. FRAME AS SCHED. 16 GA. DBL. MTL. STUDS ATTACH TO VERT. STUDS W/ TACK WELD 4" FACE OF ADJACENT WALL WHERE OCCURS DOOR AS SCHED. ROUGH OPENING PTN. WIDTH
