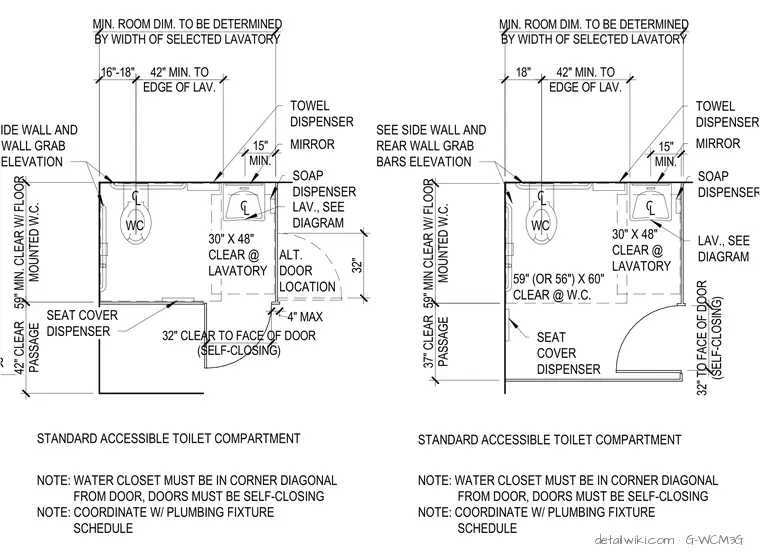

Text on the drawing
WC WC CL CL CL CL SEAT COVER DISPENSER 30" X 48" CLEAR @ LAVATORY ALT. DOOR LOCATION LAV., SEE DIAGRAM SOAP DISPENSER MIRROR TOWEL DISPENSER BY WIDTH OF SELECTED LAVATORY MIN. ROOM DIM. TO BE DETERMINED (SELF-CLOSING) 32" CLEAR TO FACE OF DOOR PASSAGE 42" CLEAR MOUNTED W.C. 59" MIN. CLEAR W/ FLOOR 4" MAX 32" SEAT COVER DISPENSER LAV., SEE DIAGRAM SOAP DISPENSER MIRROR TOWEL DISPENSER 59" (OR 56") X 60" CLEAR @ W.C. 30" X 48" CLEAR @ LAVATORY STANDARD ACCESSIBLE TOILET COMPARTMENT NOTE: WATER CLOSET MUST BE IN CORNER DIAGONAL FROM DOOR, DOORS MUST BE SELF-CLOSING NOTE: COORDINATE W/ PLUMBING FIXTURE SCHEDULE STANDARD ACCESSIBLE TOILET COMPARTMENT NOTE: WATER CLOSET MUST BE IN CORNER DIAGONAL FROM DOOR, DOORS MUST BE SELF-CLOSING NOTE: COORDINATE W/ PLUMBING FIXTURE SCHEDULE (SELF-CLOSING) 32" TO FACE OF DOOR MOUNTED W.C. 59" MIN CLEAR W/ FLOOR TO FACE OF DOOR 18" EDGE OF LAV. 42" MIN. TO BY WIDTH OF SELECTED LAVATORY MIN. ROOM DIM. TO BE DETERMINED PASSAGE 37" CLEAR 16"-18" EDGE OF LAV. 42" MIN. TO MIN. 15" MIN. 15" SEE SIDE WALL AND REAR WALL GRAB BARS ELEVATION SEE SIDE WALL AND REAR WALL GRAB BARS ELEVATION
