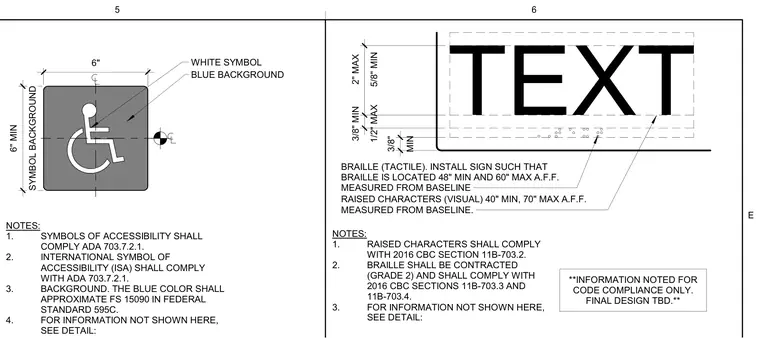

Accessible signage details showing mounting heights and character dimensions for tactile braille and raised text compliant with accessibility codes. The International Symbol of Accessibility is shown on a blue background measuring six inches minimum with white symbols. Tactile braille and raised characters require installation such that the baseline is located between forty-eight inches minimum and sixty inches maximum above the finished floor.
TEXT BRAILLE (TACTILE). INSTALL SIGN SUCH THAT BRAILLE IS LOCATED 48" MIN AND 60" MAX A.F.F. MEASURED FROM BASELINE 1/2" MAX 3/8" MIN 5/8" MIN 2" MAX MIN 3/8" NOTES: 1. RAISED CHARACTERS SHALL COMPLY WITH 2016 CBC SECTION 11B-703.2. 2. BRAILLE SHALL BE CONTRACTED (GRADE 2) AND SHALL COMPLY WITH 2016 CBC SECTIONS 11B-703.3 AND 11B-703.4. 3. FOR INFORMATION NOT SHOWN HERE, SEE DETAIL: RAISED CHARACTERS (VISUAL) 40" MIN, 70" MAX A.F.F. MEASURED FROM BASELINE. **INFORMATION NOTED FOR CODE COMPLIANCE ONLY. FINAL DESIGN TBD.** SYMBOL BACKGROUND 6" MIN NOTES: 1. SYMBOLS OF ACCESSIBILITY SHALL COMPLY ADA 703.7.2.1. 2. INTERNATIONAL SYMBOL OF ACCESSIBILITY (ISA) SHALL COMPLY WITH ADA 703.7.2.1. 3. BACKGROUND. THE BLUE COLOR SHALL APPROXIMATE FS 15090 IN FEDERAL STANDARD 595C. 4. FOR INFORMATION NOT SHOWN HERE, SEE DETAIL: WHITE SYMBOL BLUE BACKGROUND 6" 5 6 E
