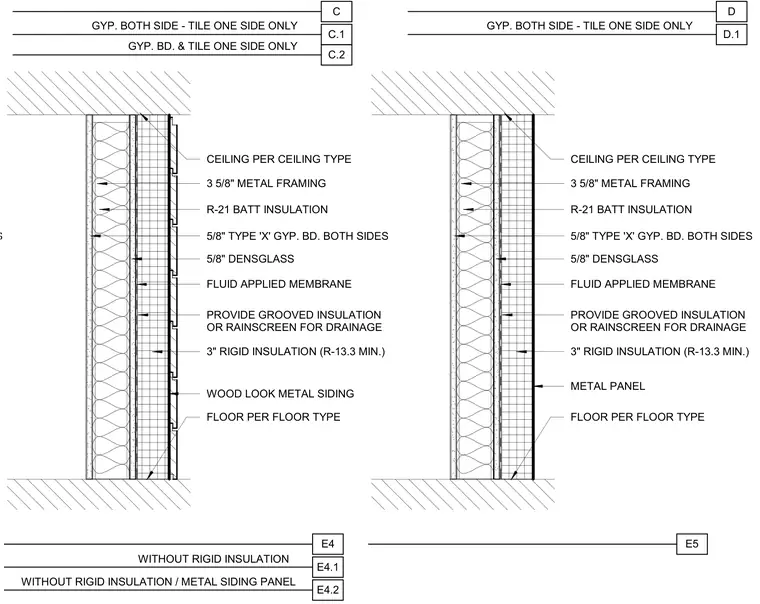

Exterior wall assemblies constructed with 3 5/8-inch metal framing and R-21 batt insulation, faced on the interior with 5/8-inch Type X gypsum board on both sides. The exterior side receives 5/8-inch DensGlass sheathing finished with a fluid-applied membrane, grooved insulation or rainscreen for drainage, and 3 inches of rigid insulation providing a minimum R-13.3 rating. The exterior finish is completed with either wood-look metal siding or standard metal panels.
5/8" TYPE 'X' GYP. BD. BOTH SIDES E4 3 5/8" METAL FRAMING 5/8" TYPE 'X' GYP. BD. BOTH SIDES R-21 BATT INSULATION FLOOR PER FLOOR TYPE CEILING PER CEILING TYPE 5/8" DENSGLASS FLUID APPLIED MEMBRANE PROVIDE GROOVED INSULATION OR RAINSCREEN FOR DRAINAGE WOOD LOOK METAL SIDING 3" RIGID INSULATION (R-13.3 MIN.) E5 3 5/8" METAL FRAMING 5/8" TYPE 'X' GYP. BD. BOTH SIDES R-21 BATT INSULATION FLOOR PER FLOOR TYPE CEILING PER CEILING TYPE 5/8" DENSGLASS FLUID APPLIED MEMBRANE PROVIDE GROOVED INSULATION OR RAINSCREEN FOR DRAINAGE METAL PANEL 3" RIGID INSULATION (R-13.3 MIN.) D C D.1 GYP. BOTH SIDE - TILE ONE SIDE ONLY C.1 GYP. BOTH SIDE - TILE ONE SIDE ONLY C.2 GYP. BD. & TILE ONE SIDE ONLY E4.1 WITHOUT RIGID INSULATION E4.2 WITHOUT RIGID INSULATION / METAL SIDING PANEL
