Text on the drawing

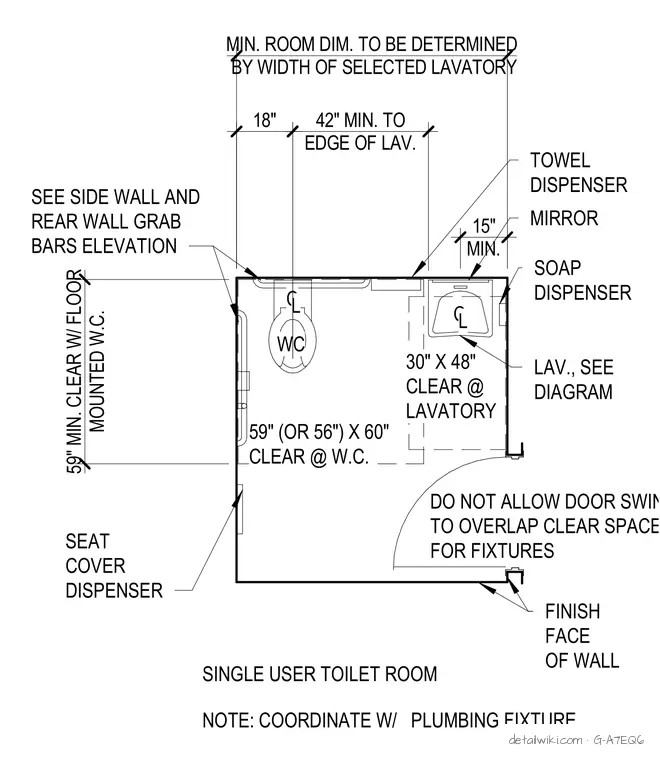

WC CL CL SINGLE USER TOILET ROOM NOTE: COORDINATE W/ PLUMBING FIXTURE FINISH FACE OF WALL DO NOT ALLOW DOOR SWING TO OVERLAP CLEAR SPACE FOR FIXTURES LAV., SEE DIAGRAM 30" X 48" CLEAR @ LAVATORY 59" (OR 56") X 60" CLEAR @ W.C. SOAP DISPENSER MIRROR TOWEL DISPENSER SEAT COVER DISPENSER BY WIDTH OF SELECTED LAVATORY MIN. ROOM DIM. TO BE DETERMINED MOUNTED W.C. 59" MIN. CLEAR W/ FLOOR 18" EDGE OF LAV. 42" MIN. TO MIN. 15" SEE SIDE WALL AND REAR WALL GRAB BARS ELEVATION
