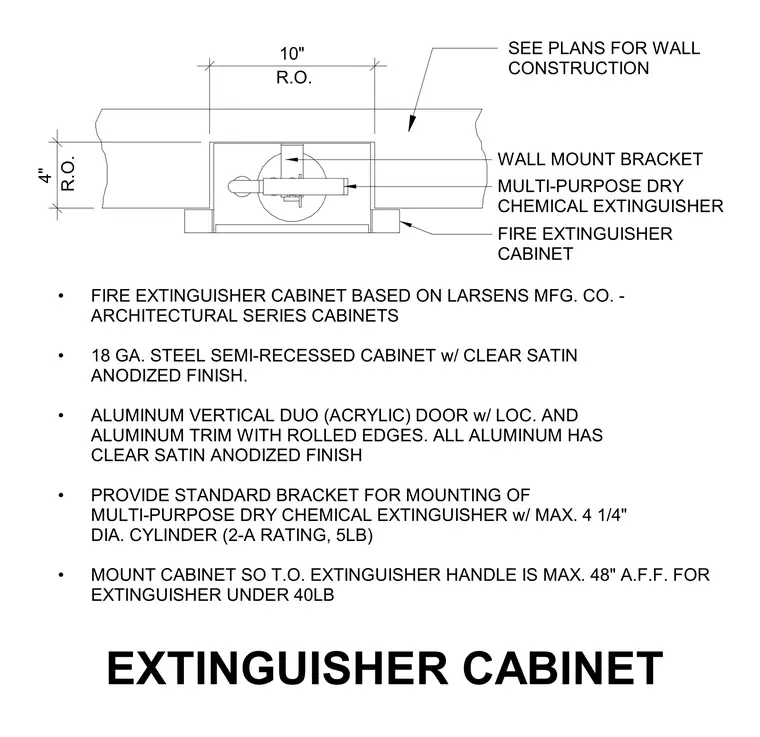

This semi-recessed fire extinguisher cabinet features an eighteen gauge steel body finished with a clear satin anodized coating and an aluminum vertical duo acrylic door with rolled edge trim. The assembly fits into a ten inch wide by four inch deep rough opening sized per architectural wall construction plans. A standard wall mounting bracket secures a five pound multi-purpose dry chemical fire extinguisher with a maximum four and one-quarter inch diameter cylinder. The cabinet is positioned so the top of the extinguisher handle sits a maximum of forty-eight inches above finished floor level.
EXTINGUISHER CABINET 4" 10" R.O. R.O. • FIRE EXTINGUISHER CABINET BASED ON LARSENS MFG. CO. - ARCHITECTURAL SERIES CABINETS • 18 GA. STEEL SEMI-RECESSED CABINET w/ CLEAR SATIN ANODIZED FINISH. • ALUMINUM VERTICAL DUO (ACRYLIC) DOOR w/ LOC. AND ALUMINUM TRIM WITH ROLLED EDGES. ALL ALUMINUM HAS CLEAR SATIN ANODIZED FINISH • PROVIDE STANDARD BRACKET FOR MOUNTING OF MULTI-PURPOSE DRY CHEMICAL EXTINGUISHER w/ MAX. 4 1/4" DIA. CYLINDER (2-A RATING, 5LB) • MOUNT CABINET SO T.O. EXTINGUISHER HANDLE IS MAX. 48" A.F.F. FOR EXTINGUISHER UNDER 40LB WALL MOUNT BRACKET MULTI-PURPOSE DRY CHEMICAL EXTINGUISHER FIRE EXTINGUISHER CABINET SEE PLANS FOR WALL CONSTRUCTION
