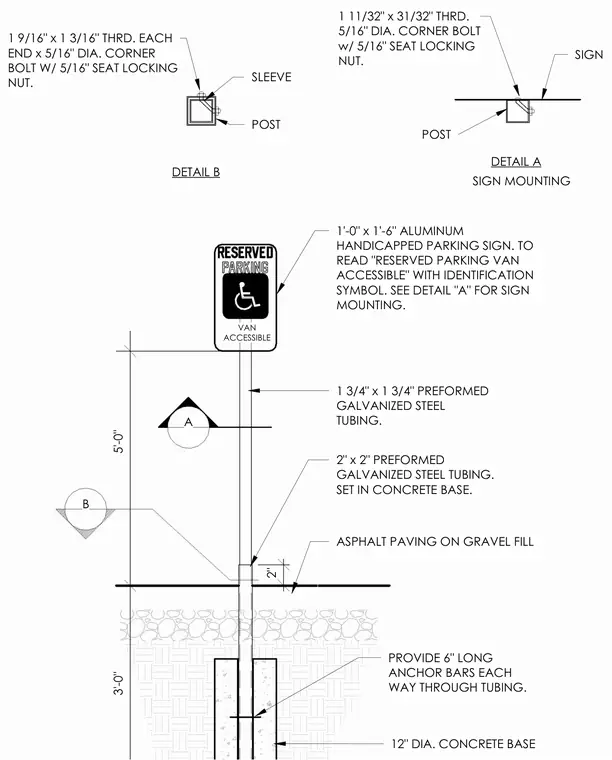

An aluminum handicapped parking sign measuring one foot by one foot six inches is mounted to a preformed galvanized steel tubing post using corner bolts and seat locking nuts. The post assembly consists of a one and three-quarter inch by one and three-quarter inch preformed galvanized steel tubing sliding into a two-inch by two-inch preformed galvanized steel tubing sleeve embedded in asphalt paving over gravel fill. The lower portion of the post extends into a twelve-inch diameter concrete base, anchored by six-inch long anchor bars running each way through the tubing.
5'-0" 3'-0" 2" VAN ACCESSIBLE A B POST SLEEVE 1 9/16" x 1 3/16" THRD. EACH END x 5/16" DIA. CORNER BOLT W/ 5/16" SEAT LOCKING NUT. 1 11/32" x 31/32" THRD. 5/16" DIA. CORNER BOLT w/ 5/16" SEAT LOCKING NUT. SIGN POST DETAIL B DETAIL A SIGN MOUNTING 12" DIA. CONCRETE BASE PROVIDE 6" LONG ANCHOR BARS EACH WAY THROUGH TUBING. ASPHALT PAVING ON GRAVEL FILL 2" x 2" PREFORMED GALVANIZED STEEL TUBING. SET IN CONCRETE BASE. 1 3/4" x 1 3/4" PREFORMED GALVANIZED STEEL TUBING. 1'-0" x 1'-6" ALUMINUM HANDICAPPED PARKING SIGN. TO READ "RESERVED PARKING VAN ACCESSIBLE" WITH IDENTIFICATION SYMBOL. SEE DETAIL "A" FOR SIGN MOUNTING.
