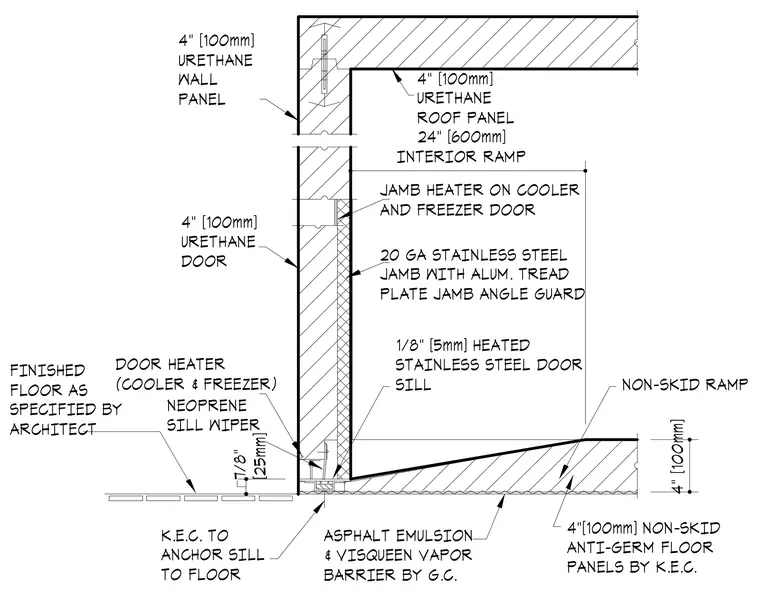

A threshold and floor junction for a cold storage door set within insulated urethane wall and roof panels. The assembly features a four-inch urethane door fitted with a jamb heater, a twenty-gauge stainless steel jamb with an aluminum tread plate angle guard, and a neoprene sill wiper. A heated one-eighth-inch stainless steel door sill bears on an anchored sill over an asphalt emulsion and polyethylene vapor barrier. The interior floor consists of four-inch non-skid anti-germ floor panels transitioning to a twenty-four-inch interior ramp, while the exterior finish is specified by the architect.
4"[100mm] NON-SKID ANTI-GERM FLOOR PANELS BY K.E.C. ASPHALT EMULSION & VISQUEEN VAPOR BARRIER BY G.C. K.E.C. TO ANCHOR SILL TO FLOOR DOOR HEATER (COOLER & FREEZER) NEOPRENE SILL WIPER 7/8" [25mm] 1/8" [5mm] HEATED STAINLESS STEEL DOOR SILL 4" [100mm] 4" [100mm] URETHANE DOOR 4" [100mm] URETHANE WALL PANEL 20 GA STAINLESS STEEL JAMB WITH ALUM. TREAD PLATE JAMB ANGLE GUARD JAMB HEATER ON COOLER AND FREEZER DOOR 24" [600mm] INTERIOR RAMP 4" [100mm] URETHANE ROOF PANEL FINISHED FLOOR AS SPECIFIED BY ARCHITECT NON-SKID RAMP
