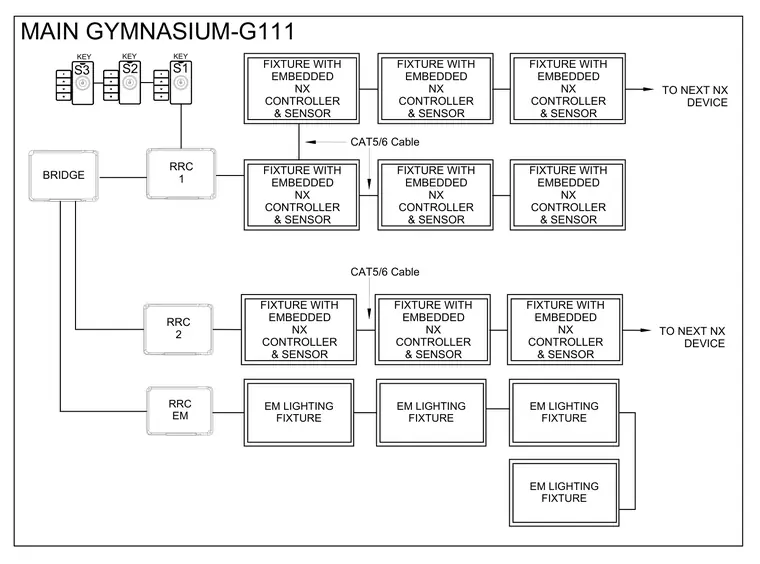

Lighting fixtures featuring embedded NX controllers and sensors are wired in daisy-chain configurations using CAT5/6 cables. Relays connect through system bridges and remote relay controllers designated as RRC 1, RRC 2, and RRC EM. Wall switches labeled S1, S2, and S3 interface with the network bridge. Emergency lighting fixtures follow a separate dedicated emergency relay circuit path.
MAIN GYMNASIUM-G111 FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR TO NEXT NX DEVICE CAT5/6 Cable BRIDGE RRC 1 EM LIGHTING FIXTURE EM LIGHTING FIXTURE EM LIGHTING FIXTURE EM LIGHTING FIXTURE RRC EM FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR TO NEXT NX DEVICE RRC 2 CAT5/6 Cable KEY KEY KEY S1 S2 S3
