The peripheral ground ring utilizes a number 2 American Wire Gauge green insulated stranded copper wire secured with a mounting base. A supplementary ground or unit bond uses a number 6 American Wire Gauge green insulated stranded copper wire connected via a crimp type parallel tap. The tap is specified as Thomas and Betts Company C Tap catalog number 54740 or 54730 as required.

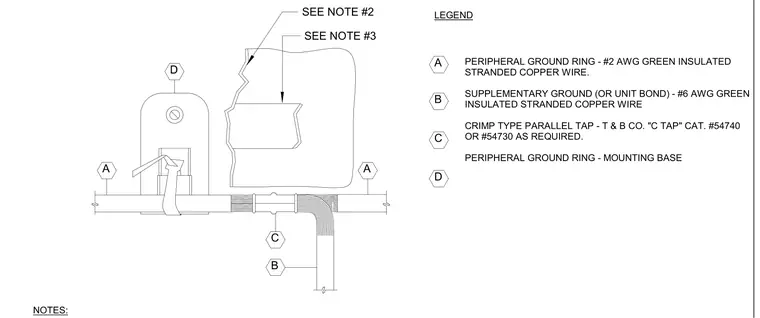

NOTES: B C A A D SEE NOTE #3 SEE NOTE #2 D C B A LEGEND PERIPHERAL GROUND RING - #2 AWG GREEN INSULATED STRANDED COPPER WIRE. SUPPLEMENTARY GROUND (OR UNIT BOND) - #6 AWG GREEN INSULATED STRANDED COPPER WIRE CRIMP TYPE PARALLEL TAP - T & B CO. "C TAP" CAT. #54740 OR #54730 AS REQUIRED. PERIPHERAL GROUND RING - MOUNTING BASE
