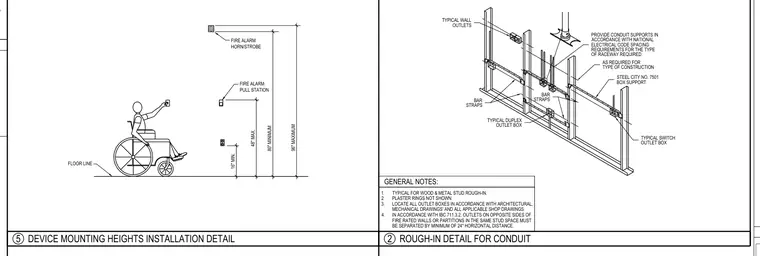

Typical electrical rough-in installations for conduit and outlet boxes within wood and metal stud partitions, alongside accessible device mounting heights. Outlet boxes such as switch boxes and duplex receptacles are secured using bar straps and Steel City number 7501 box supports. Conduit runs comply with National Electrical Code spacing requirements for the specific raceway and construction type. ADA accessibility standards dictate mounting heights ranging from sixteen inches minimum to forty-eight inches maximum for standard devices, and eighty to ninety-six inches for fire alarm horns and strobes. General notes require a twenty-four-inch horizontal separation between outlets on opposite sides of fire-rated walls within the same stud space per International Building Code section 711.3.2.
80" MINIMUM 96" MAXIMUM 48" MAX. 16" MIN. FLOOR LINE 5 DEVICE MOUNTING HEIGHTS INSTALLATION DETAIL FIRE ALARM HORN/STROBE FIRE ALARM PULL STATION GROUNDING ELECTRODE CONDUCTOR SIZE. CONTRACTOR SHALL REFER TO GROUNDING ROD SHALL BE MIN. 9FT. AWAY FROM IRRIGATION CONTROLLER. 1. TYPICAL FOR WOOD & METAL STUD ROUGH-IN. 2. PLASTER RINGS NOT SHOWN. 3. LOCATE ALL OUTLET BOXES IN ACCORDANCE WITH ARCHITECTURAL, MECHANICAL DRAWINGS' AND ALL APPLICABLE SHOP DRAWINGS. 4. IN ACCORDANCE WITH IBC 711.3.2, OUTLETS ON OPPOSITE SIDES OF FIRE RATED WALLS OR PARTITIONS IN THE SAME STUD SPACE MUST BE SEPARATED BY MINIMUM OF 24" HORIZONTAL DISTANCE. PROVIDE CONDUIT SUPPORTS IN ACCORDANCE WITH NATIONAL ELECTRICAL CODE SPACING REQUIREMENTS FOR THE TYPE OF RACEWAY REQUIRED AS REQUIRED FOR TYPE OF CONSTRUCTION STEEL CITY NO. 7501 BOX SUPPORT TYPICAL SWITCH OUTLET BOX TYPICAL DUPLEX OUTLET BOX BAR STRAPS BAR STRAPS TYPICAL WALL OUTLETS GENERAL NOTES: 2 ROUGH-IN DETAIL FOR CONDUIT
