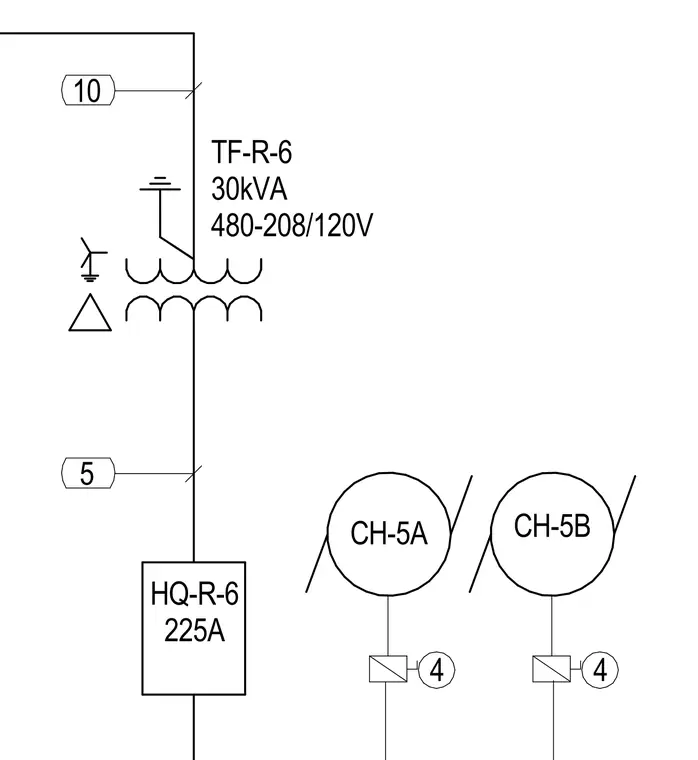

An electrical single line diagram depicting a 30kVA transformer designated TF-R-6 stepping down voltage from 480V to 208/120V with a grounded wye configuration. The secondary feeds a 225A panelboard designated HQ-R-6 through conduit circuit 5, while circuit 10 supplies the primary. Connected downstream equipment includes circuits CH-5A and CH-5B with associated disconnects.
