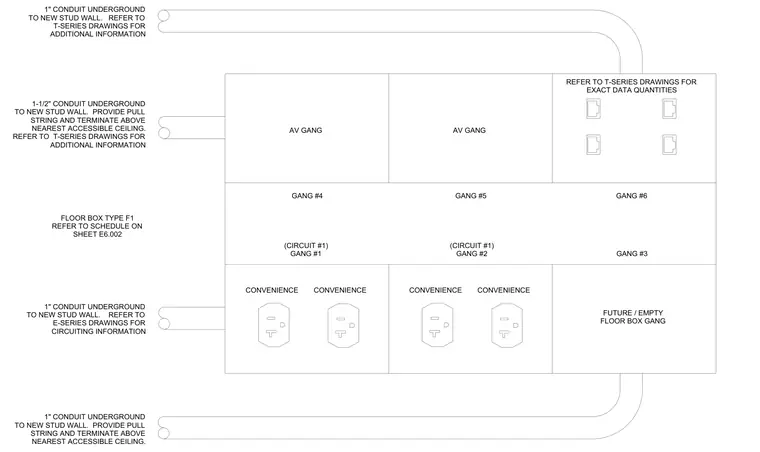

Floor box type F1 is partitioned into multiple compartments including convenience receptacles on circuit one, audiovisual gangs, and future empty gangs routed with underground conduits to the new stud wall. One-inch and one-and-a-half-inch underground conduits route to the new stud wall with pull strings terminated above the nearest accessible ceiling as indicated. Refer to electrical and telecom series drawings for exact data quantities and circuiting information.
CONVENIENCE 1-1/2" CONDUIT UNDERGROUND TO NEW STUD WALL. PROVIDE PULL STRING AND TERMINATE ABOVE NEAREST ACCESSIBLE CEILING. REFER TO T-SERIES DRAWINGS FOR ADDITIONAL INFORMATION GANG #4 GANG #5 GANG #6 1" CONDUIT UNDERGROUND TO NEW STUD WALL. REFER TO T-SERIES DRAWINGS FOR ADDITIONAL INFORMATION 1" CONDUIT UNDERGROUND TO NEW STUD WALL. REFER TO E-SERIES DRAWINGS FOR CIRCUITING INFORMATION GANG #3 (CIRCUIT #1) GANG #2 (CIRCUIT #1) GANG #1 CONVENIENCE CONVENIENCE CONVENIENCE 1" CONDUIT UNDERGROUND TO NEW STUD WALL. PROVIDE PULL STRING AND TERMINATE ABOVE NEAREST ACCESSIBLE CEILING. FUTURE / EMPTY FLOOR BOX GANG REFER TO T-SERIES DRAWINGS FOR EXACT DATA QUANTITIES AV GANG AV GANG FLOOR BOX TYPE F1 REFER TO SCHEDULE ON SHEET E6.002
