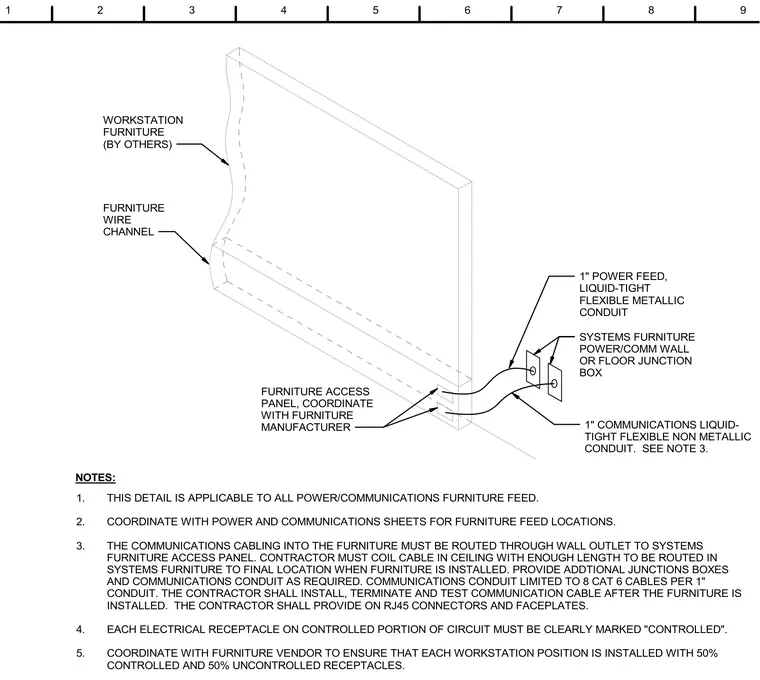

Power and communications feed connection to workstation furniture by others. A 1-inch liquid-tight flexible metallic conduit supplies power, while a 1-inch communications liquid-tight flexible non-metallic conduit routes data cabling from a wall or floor junction box to the furniture access panel. The contractor must coil sufficient cable length in the ceiling to route into the systems furniture during installation. Communications conduit is limited to eight CAT 6 cables per 1-inch conduit.
FURNITURE WIRE CHANNEL WORKSTATION FURNITURE (BY OTHERS) 1. THIS DETAIL IS APPLICABLE TO ALL POWER/COMMUNICATIONS FURNITURE FEED. 2. COORDINATE WITH POWER AND COMMUNICATIONS SHEETS FOR FURNITURE FEED LOCATIONS. 3. THE COMMUNICATIONS CABLING INTO THE FURNITURE MUST BE ROUTED THROUGH WALL OUTLET TO SYSTEMS FURNITURE ACCESS PANEL. CONTRACTOR MUST COIL CABLE IN CEILING WITH ENOUGH LENGTH TO BE ROUTED IN SYSTEMS FURNITURE TO FINAL LOCATION WHEN FURNITURE IS INSTALLED. PROVIDE ADDTIONAL JUNCTIONS BOXES AND COMMUNICATIONS CONDUIT AS REQUIRED. COMMUNICATIONS CONDUIT LIMITED TO 8 CAT 6 CABLES PER 1" CONDUIT. THE CONTRACTOR SHALL INSTALL, TERMINATE AND TEST COMMUNICATION CABLE AFTER THE FURNITURE IS INSTALLED. THE CONTRACTOR SHALL PROVIDE ON RJ45 CONNECTORS AND FACEPLATES. 4. EACH ELECTRICAL RECEPTACLE ON CONTROLLED PORTION OF CIRCUIT MUST BE CLEARLY MARKED "CONTROLLED". 5. COORDINATE WITH FURNITURE VENDOR TO ENSURE THAT EACH WORKSTATION POSITION IS INSTALLED WITH 50% CONTROLLED AND 50% UNCONTROLLED RECEPTACLES. NOTES: 1" COMMUNICATIONS LIQUID- TIGHT FLEXIBLE NON METALLIC CONDUIT. SEE NOTE 3. SYSTEMS FURNITURE POWER/COMM WALL OR FLOOR JUNCTION BOX FURNITURE ACCESS PANEL, COORDINATE WITH FURNITURE MANUFACTURER 1" POWER FEED, LIQUID-TIGHT FLEXIBLE METALLIC CONDUIT 1 3 5 7 9 2 4 6 8
