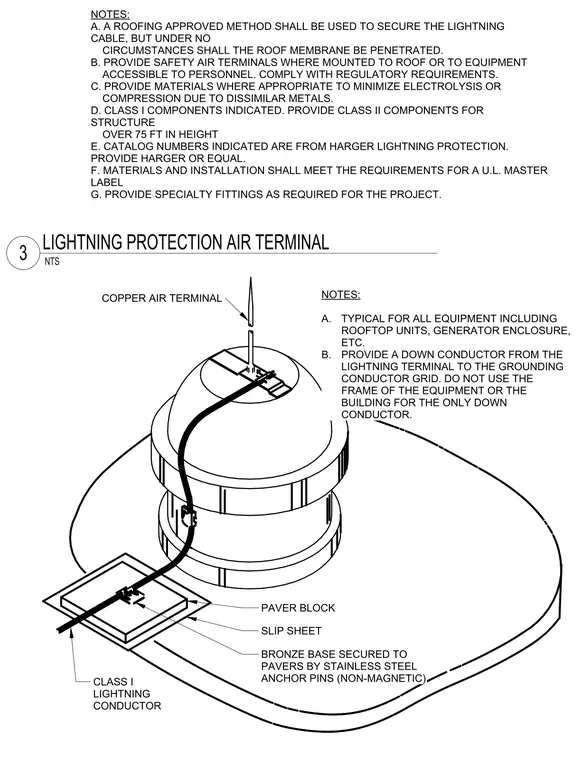

A copper air terminal is mounted atop a rooftop element and connected to a Class I lightning conductor. The bronze base is secured to concrete paver blocks using non-magnetic stainless steel anchor pins over a slip sheet. A dedicated down conductor runs from the terminal to the grounding conductor grid, keeping the equipment and building frames separate from the primary grounding path. Cable attachment methods must avoid roof membrane penetration while minimizing electrolysis between dissimilar metals.
SLIP SHEET PAVER BLOCK BRONZE BASE SECURED TO PAVERS BY STAINLESS STEEL ANCHOR PINS (NON-MAGNETIC) COPPER AIR TERMINAL CLASS I LIGHTNING CONDUCTOR A. B. NOTES: TYPICAL FOR ALL EQUIPMENT INCLUDING ROOFTOP UNITS, GENERATOR ENCLOSURE, ETC. PROVIDE A DOWN CONDUCTOR FROM THE LIGHTNING TERMINAL TO THE GROUNDING CONDUCTOR GRID. DO NOT USE THE FRAME OF THE EQUIPMENT OR THE BUILDING FOR THE ONLY DOWN CONDUCTOR. NOTES: A. A ROOFING APPROVED METHOD SHALL BE USED TO SECURE THE LIGHTNING CABLE, BUT UNDER NO CIRCUMSTANCES SHALL THE ROOF MEMBRANE BE PENETRATED. B. PROVIDE SAFETY AIR TERMINALS WHERE MOUNTED TO ROOF OR TO EQUIPMENT ACCESSIBLE TO PERSONNEL. COMPLY WITH REGULATORY REQUIREMENTS. C. PROVIDE MATERIALS WHERE APPROPRIATE TO MINIMIZE ELECTROLYSIS OR COMPRESSION DUE TO DISSIMILAR METALS. D. CLASS I COMPONENTS INDICATED. PROVIDE CLASS II COMPONENTS FOR STRUCTURE OVER 75 FT IN HEIGHT E. CATALOG NUMBERS INDICATED ARE FROM HARGER LIGHTNING PROTECTION. PROVIDE HARGER OR EQUAL. F. MATERIALS AND INSTALLATION SHALL MEET THE REQUIREMENTS FOR A U.L. MASTER LABEL G. PROVIDE SPECIALTY FITTINGS AS REQUIRED FOR THE PROJECT. 3 LIGHTNING PROTECTION AIR TERMINAL NTS
