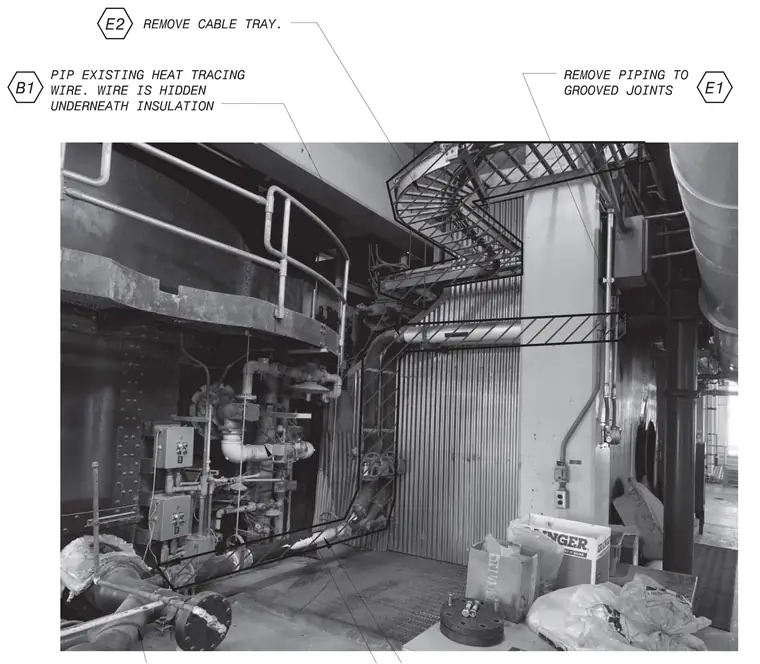

Existing mechanical room equipment installation slated for selective demolition. Cable trays located above are designated for removal. Heat tracing wire concealed beneath insulation is specified for removal along existing piping runs. Piping connections at grooved joints are marked for disassembly.
E2 ) REMOVE CABLE TRAY. f —y PIP EXISTING HEAT TRACING B1 > WIRE. WIRE IS HIDDEN ' ---- / UNDERNEATH INSULATION - REMOVE PIPING TO GROOVED JOINTS i i 1 i I m i III iS ilf- r * ■i % HI * ' ■
