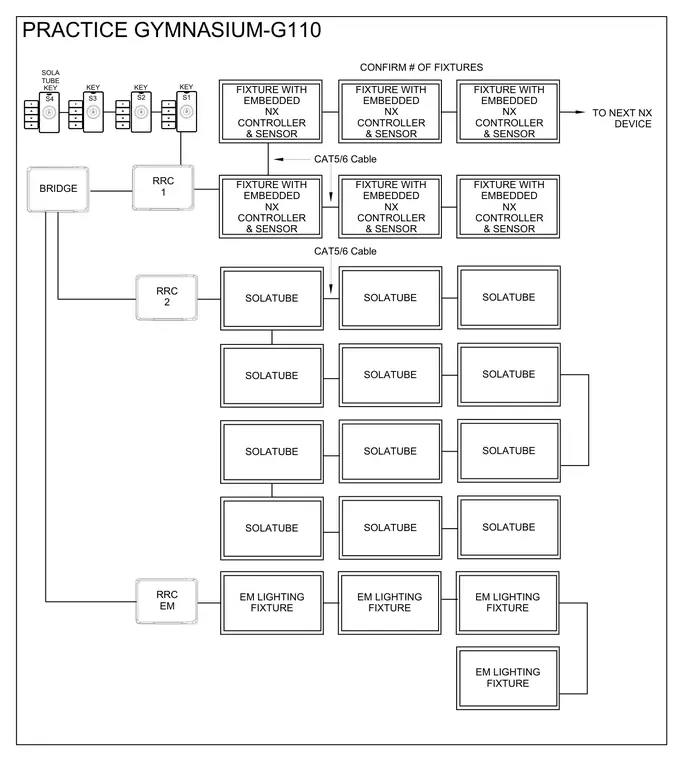

This electrical system layout details the connections between lighting fixtures with embedded NX controllers and sensors, remote relay controllers, emergency lighting fixtures, and Solatube daylighting units linked via CAT5/6 cabling. A central bridge unit connects to multiple remote relay controllers including RRC 1, RRC 2, and RRC EM. The fixtures communicate with subsequent NX devices through dedicated data lines while integrating specialized Solatube control keys.
PRACTICE GYMNASIUM-G110 FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR FIXTURE WITH EMBEDDED NX CONTROLLER & SENSOR TO NEXT NX DEVICE CAT5/6 Cable KEY BRIDGE RRC 1 CONFIRM # OF FIXTURES KEY KEY KEY SOLA TUBE SOLATUBE SOLATUBE SOLATUBE RRC 2 SOLATUBE SOLATUBE SOLATUBE SOLATUBE SOLATUBE SOLATUBE SOLATUBE SOLATUBE SOLATUBE CAT5/6 Cable EM LIGHTING FIXTURE EM LIGHTING FIXTURE EM LIGHTING FIXTURE EM LIGHTING FIXTURE RRC EM S1 S2 S3 S4
