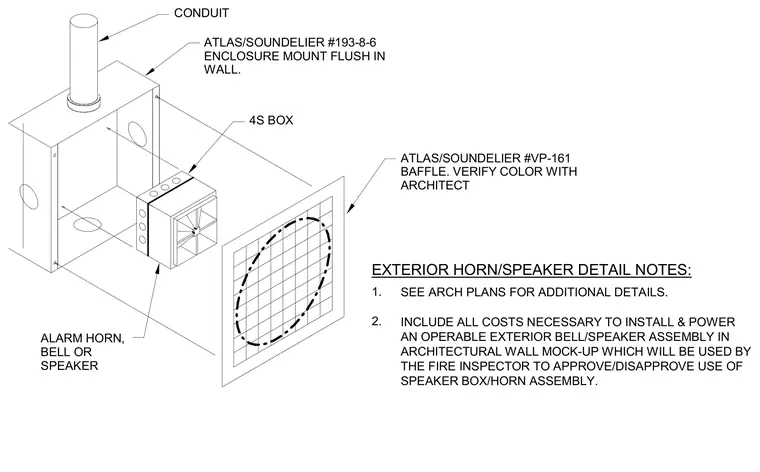

An exterior flush-mounted fire alarm horn and speaker assembly installed in an architectural wall. The assembly utilizes an Atlas/Soundelier 193-8-6 enclosure mounted flush in the wall, housing a 4S box and an alarm horn, bell, or speaker unit. An Atlas/Soundelier VP-161 baffle covers the unit with color verified by the architect. Power and conduit connections feed into the enclosure from above.
1. EXTERIOR HORN/SPEAKER DETAIL NOTES: CONDUIT 4S BOX 2. ATLAS/SOUNDELIER #193-8-6 ENCLOSURE MOUNT FLUSH IN WALL. ATLAS/SOUNDELIER #VP-161 BAFFLE. VERIFY COLOR WITH ARCHITECT ALARM HORN, BELL OR SPEAKER SEE ARCH PLANS FOR ADDITIONAL DETAILS. INCLUDE ALL COSTS NECESSARY TO INSTALL & POWER AN OPERABLE EXTERIOR BELL/SPEAKER ASSEMBLY IN ARCHITECTURAL WALL MOCK-UP WHICH WILL BE USED BY THE FIRE INSPECTOR TO APPROVE/DISAPPROVE USE OF SPEAKER BOX/HORN ASSEMBLY.
