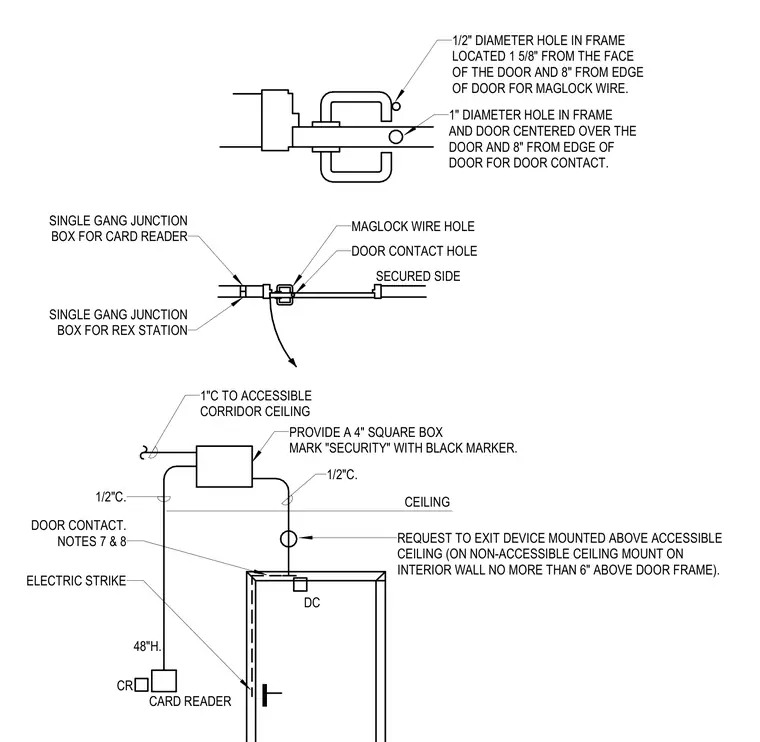

Physical coordination and electrical rough-in requirements for security access control devices at a door opening. A half-inch diameter hole is located one and five-eighths inches from the door face and eight inches from the door edge for the magnetic lock wire, while a one-inch diameter hole is centered over the door and eight inches from the edge for the door contact. Single-gang junction boxes serve the card reader and the request-to-exit station, with the card reader positioned at forty-eight inches above finished floor. Conduit runs of one-inch and half-inch trade size connect the hardware devices back to a four-inch square junction box marked 'security' in the accessible corridor ceiling.
1/2" DIAMETER HOLE IN FRAME LOCATED 1 5/8" FROM THE FACE OF THE DOOR AND 8" FROM EDGE OF DOOR FOR MAGLOCK WIRE. 1" DIAMETER HOLE IN FRAME AND DOOR CENTERED OVER THE DOOR AND 8" FROM EDGE OF DOOR FOR DOOR CONTACT. MAGLOCK WIRE HOLE SECURED SIDE DOOR CONTACT HOLE SINGLE GANG JUNCTION BOX FOR REX STATION SINGLE GANG JUNCTION BOX FOR CARD READER 1"C TO ACCESSIBLE CORRIDOR CEILING PROVIDE A 4" SQUARE BOX MARK "SECURITY" WITH BLACK MARKER. 1/2"C. CEILING 1/2"C. REQUEST TO EXIT DEVICE MOUNTED ABOVE ACCESSIBLE CEILING (ON NON-ACCESSIBLE CEILING MOUNT ON INTERIOR WALL NO MORE THAN 6" ABOVE DOOR FRAME). CARD READER CR 48"H. ELECTRIC STRIKE DOOR CONTACT. NOTES 7 & 8 DC
