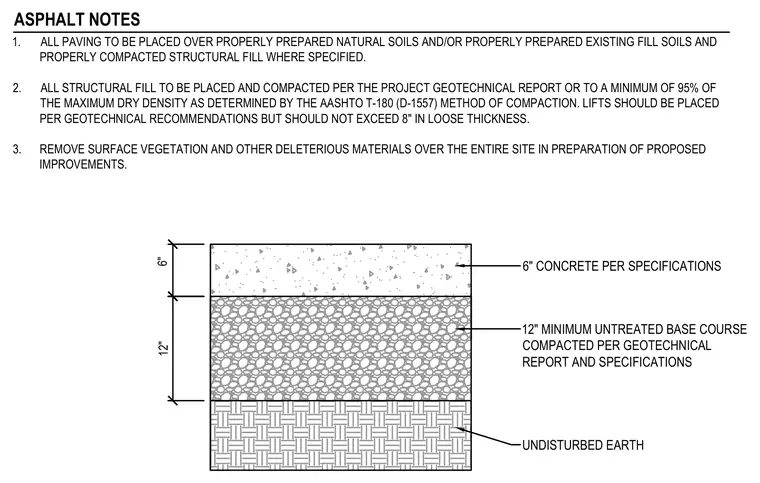

A six-inch concrete paving layer per specifications is placed directly over a twelve-inch minimum untreated base course compacted in accordance with the geotechnical report and project specifications. The base course rests on properly prepared undisturbed earth subgrade soils. All structural fill must achieve a minimum of ninety-five percent maximum dry density determined by AASHTO T-180 methods with loose lift thicknesses not exceeding eight inches.
6" 12" 6" CONCRETE PER SPECIFICATIONS 12" MINIMUM UNTREATED BASE COURSE COMPACTED PER GEOTECHNICAL REPORT AND SPECIFICATIONS UNDISTURBED EARTH 1. ALL PAVING TO BE PLACED OVER PROPERLY PREPARED NATURAL SOILS AND/OR PROPERLY PREPARED EXISTING FILL SOILS AND PROPERLY COMPACTED STRUCTURAL FILL WHERE SPECIFIED. 2. ALL STRUCTURAL FILL TO BE PLACED AND COMPACTED PER THE PROJECT GEOTECHNICAL REPORT OR TO A MINIMUM OF 95% OF THE MAXIMUM DRY DENSITY AS DETERMINED BY THE AASHTO T-180 (D-1557) METHOD OF COMPACTION. LIFTS SHOULD BE PLACED PER GEOTECHNICAL RECOMMENDATIONS BUT SHOULD NOT EXCEED 8" IN LOOSE THICKNESS. 3. REMOVE SURFACE VEGETATION AND OTHER DELETERIOUS MATERIALS OVER THE ENTIRE SITE IN PREPARATION OF PROPOSED IMPROVEMENTS. ASPHALT NOTES
