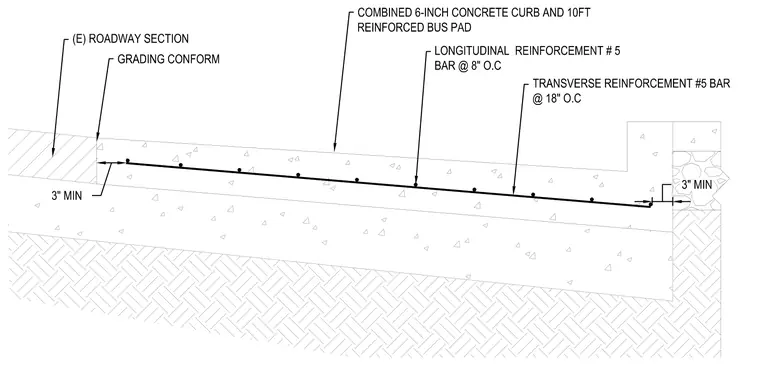

A combined six-inch concrete curb and ten-foot reinforced bus pad adjoins an existing roadway section with grading conform. The concrete slab features number five longitudinal bars spaced at eight inches on center and transverse bars spaced at eighteen inches on center. A minimum three-inch clearance is maintained at the edges. The assembly bears directly on compacted subgrade.
COMBINED 6-INCH CONCRETE CURB AND 10FT REINFORCED BUS PAD (E) ROADWAY SECTION r GRADING CONFORM (-LONGITUDINAL REINFORCEMENT#5 BAR @ 8” O.C TRANSVERSE REINFORCEMENT #5 BAR @18" O.C <7 A 4 A d A A <7 a * <7 41 A <A A <3 A <3 <7 A <7 A m < 41 2 A A X? X / / \ / / \ \
