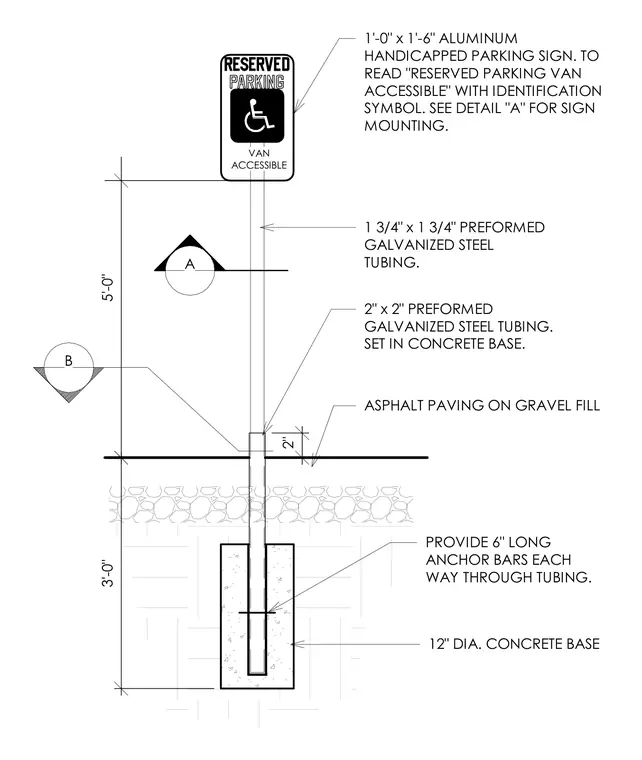

An aluminum handicapped parking sign measuring 1 foot by 1 foot 6 inches is mounted on a 1 3/4 inch by 1 3/4 inch preformed galvanized steel tubing post. The upper post slips into a larger 2 inch by 2 inch preformed galvanized steel tubing sleeve set into a 12 inch diameter concrete base. The base extends 3 feet below grade through asphalt paving and gravel fill. Six-inch-long anchor bars pass through the tubing horizontally within the concrete pour.
5'-0" 3'-0" 2" VAN ACCESSIBLE A B 12" DIA. CONCRETE BASE PROVIDE 6" LONG ANCHOR BARS EACH WAY THROUGH TUBING. ASPHALT PAVING ON GRAVEL FILL 2" x 2" PREFORMED GALVANIZED STEEL TUBING. SET IN CONCRETE BASE. 1 3/4" x 1 3/4" PREFORMED GALVANIZED STEEL TUBING. 1'-0" x 1'-6" ALUMINUM HANDICAPPED PARKING SIGN. TO READ "RESERVED PARKING VAN ACCESSIBLE" WITH IDENTIFICATION SYMBOL. SEE DETAIL "A" FOR SIGN MOUNTING.
