An adhered manufactured stone veneer is set over a mortar setting bed, mortar scratch coat, and lath. A fluid-applied air and water barrier coats the 5/8-inch DensGlass exterior sheathing behind the assembly. A compatible flexible membrane flashing extends over a metal closure leg, topped with a factory-formed aluminum stone trim set in sealant. The storefront system bears on blocking as required, with mullion sizes specified per architectural requirements.

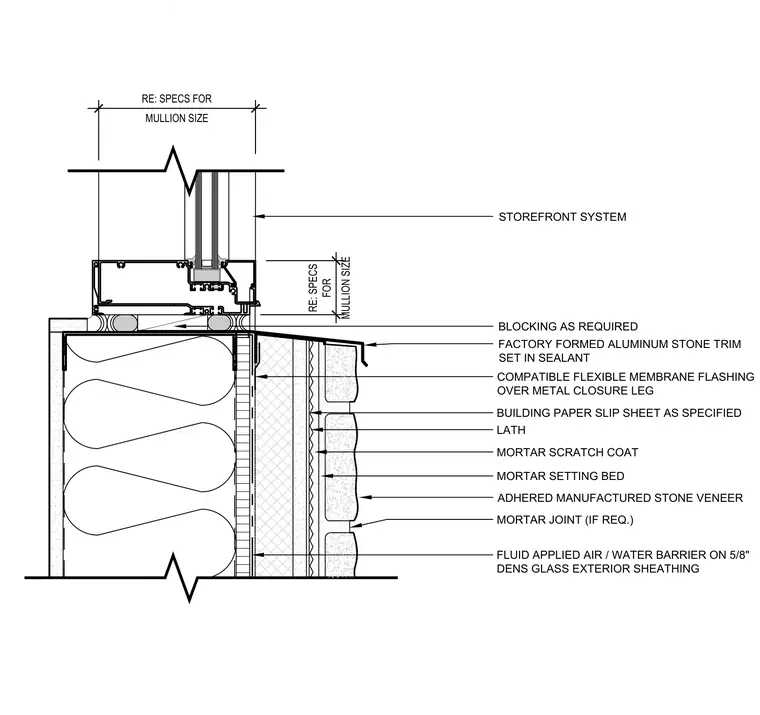

MORTAR JOINT (IF REQ.) ADHERED MANUFACTURED STONE VENEER MORTAR SETTING BED MORTAR SCRATCH COAT LATH FLUID APPLIED AIR / WATER BARRIER ON 5/8" DENS GLASS EXTERIOR SHEATHING STOREFRONT SYSTEM FACTORY FORMED ALUMINUM STONE TRIM SET IN SEALANT BLOCKING AS REQUIRED RE: SPECS FOR MULLION SIZE RE: SPECS FOR MULLION SIZE BUILDING PAPER SLIP SHEET AS SPECIFIED COMPATIBLE FLEXIBLE MEMBRANE FLASHING OVER METAL CLOSURE LEG
