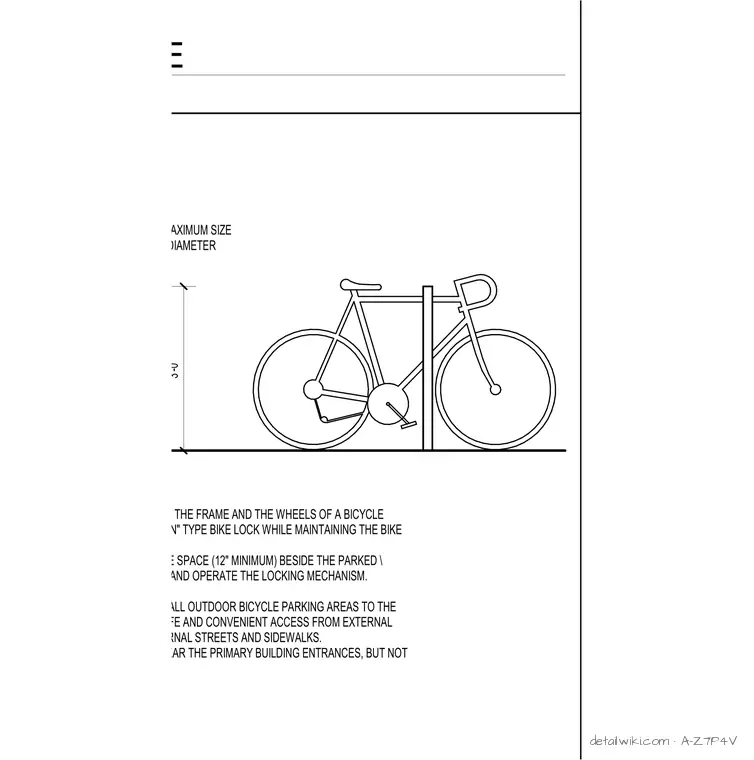

This detail outlines the installation requirements for bicycle racks, specifying a three-foot height and a minimum twelve-inch clearance beside the parked bicycle to allow for lock operation. Racks must accommodate both U-type and cable or chain locks while maintaining the bicycle in an upright position. The installation requires a hard-surface parking area and a minimum two-foot wide ramp connecting the parking area to the nearest access roadway. Racks should be positioned near primary building entrances but kept clear of main pedestrian walkways.
Text on the drawing
12" MIN. 2" = MAXIMUM SIZE PIPE DIAMETER NOTES: 1. BICYCLE RACKS MUST BE CAPABLE OF LOCKING BOTH THE FRAME AND THE WHEELS OF A BICYCLE USING EITHER A "U" TYPE BIKE LOCK OR A "CABLE / CHAIN" TYPE BIKE LOCK WHILE MAINTAINING THE BIKE IN AN UPRIGHT POSITION. 2. BICYCLE RACKS SHALL BE INSTALLED WITH ADEQUATE SPACE (12" MINIMUM) BESIDE THE PARKED \ BICYCLE SO THAT A BICYCLIST WILL BE ABLE TO REACH AND OPERATE THE LOCKING MECHANISM. 3. A HARD - SURFACE PARKING AREA IS REQUIRED. 4. A RAMP, AT LEAST TWO FEET WIDE, SHALL CONNECT ALL OUTDOOR BICYCLE PARKING AREAS TO THE NEAREST ACCESS ROADWAY IN ORDER TO PROVIDE SAFE AND CONVENIENT ACCESS FROM EXTERNAL CIRCULATION SYSTEMS TO ON SITE BUILDINGS OR INTERNAL STREETS AND SIDEWALKS. 5. BICYCLE LOCKERS AND RACKS SHALL BE LOCATED NEAR THE PRIMARY BUILDING ENTRANCES, BUT NOT IN MAIN WALKWAY AREA. 3'-0" 1/2" = 1'-0" 14 LIGHT POLE & BASE
