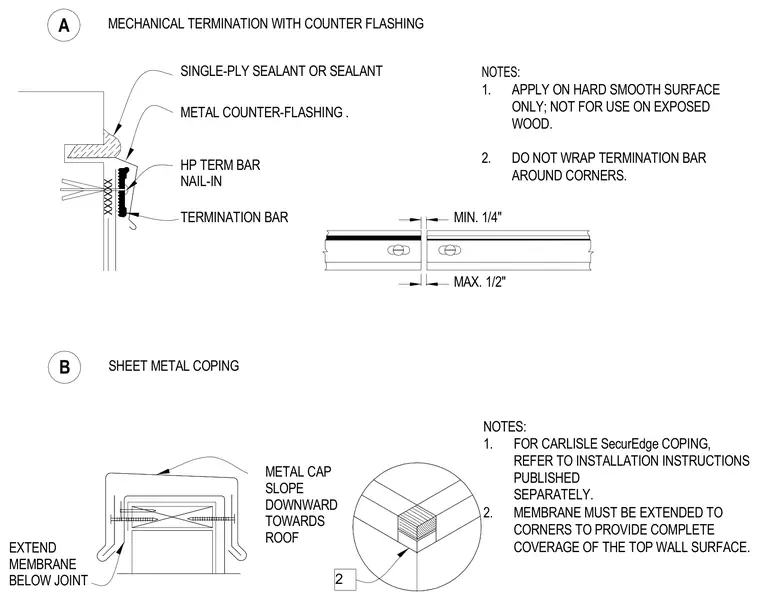

A metal counter-flashing is secured over a single-ply sealant bead and fastened with a nail-in termination bar. The termination bar must be applied on hard smooth surfaces only and left unwrapped around corners. A sheet metal coping cap slopes downward toward the roof with the membrane extended below the joint.
SINGLE-PLY SEALANT OR SEALANT METAL COUNTER-FLASHING . TERMINATION BAR NOTES: 1. APPLY ON HARD SMOOTH SURFACE ONLY; NOT FOR USE ON EXPOSED WOOD. 2. DO NOT WRAP TERMINATION BAR AROUND CORNERS. METAL CAP SLOPE DOWNWARD TOWARDS ROOF EXTEND MEMBRANE BELOW JOINT HP TERM BAR NAIL-IN MIN. 1/4" MAX. 1/2" NOTES: 1. FOR CARLISLE SecurEdge COPING, REFER TO INSTALLATION INSTRUCTIONS PUBLISHED SEPARATELY. 2. MEMBRANE MUST BE EXTENDED TO CORNERS TO PROVIDE COMPLETE COVERAGE OF THE TOP WALL SURFACE. SHEET METAL COPING MECHANICAL TERMINATION WITH COUNTER FLASHING XXXXXX 2 A B
